Werfgereedschap II


Staalbouw.


Tekst en uitleg.
Menu Gereedschap.

schraag

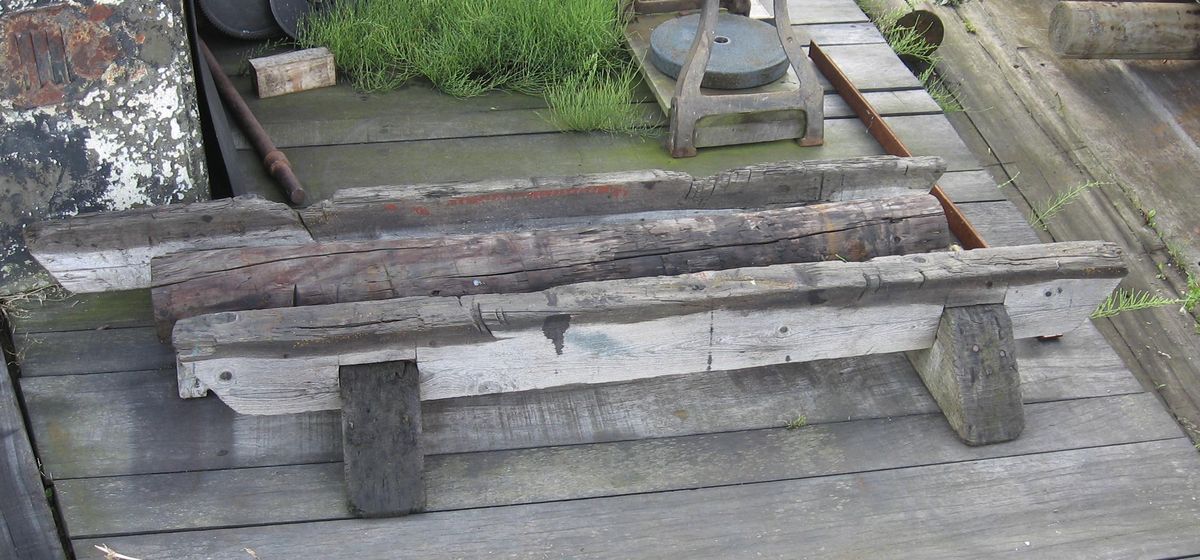

Deze constructie, men zou het een buigschraag kunnen noemen, werd gebruikt om platen rond te zetten
Foto: Nico Vader, Broek op Langedijk. (groter formaat)


plaatwals
Op de voorgrond een plaatwals, daarachter een zelf-geconstrueerde hydraulische pers.
Foto: Nico Vader, Broek op Langedijk. (groter formaat)


a96
Van een wat groter kaliber is de plaatwals op
de voormalige werf van Praert te Baasrode.
Met maar liefst vier bovenrollen en drie onderrollen kan
de gewenste kromming aan de plaat gegeven worden.
Foto: Pieter Klein, Baasrode 19 oktober 2014. (groter formaat)


a95
Het grote wiel is voor het verstellen van de rollen, niet voor de aandrijving, daarvoor zorgt een krachtige draaistroommotor. Tussen motor en wals is een koppeling en een fikse tandwielvertraging geplaatst.
Foto: Pieter Klein, Baasrode 19 oktober 2014. (groter formaat)


a94
De electromotor is een zogenaamde sleep(ring)ankermotor. De zwarte 'pot' die met de motor verbonden is, bevat de regelbare weerstanden waarmee de aanloopstromen van de motor bij het inschakelen beperkt worden.
Foto: Pieter Klein, Baasrode 19 oktober 2014. (groter formaat)


a93
Voor zover ik het mechaniek doorgronden kan, verstelt men met het grote wiel alle vier de rollen tegelijk en met de kleine wielen de positie van
de buitenste rollen ten opzichte van de binnensten.
Foto: Pieter Klein, Baasrode 19 oktober 2014. (groter formaat)


a92
Een schaafbank is meer een werktuig van de machinefabriek, dan van een scheepswerf, maar als men het werk in eigen hand wilt houden,
dan kan men bijna niet zonder.
Foto: Pieter Klein, Baasrode 19 oktober 2014. (groter formaat)


a91

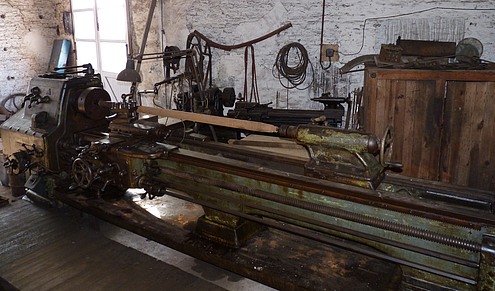

Een flink lange draaibank is voor een scheepswerf geen overbodige luxe.
Foto: Pieter Klein, Baasrode 19 oktober 2014. (groter formaat)


a90
Deze, zwenkbare, kolomboorinstallatie was naar alle waarschijnlijkheid om de duizenden klinkgaten van een schuin kantje te voorzien: te souvereinen.
Foto: Pieter Klein, Baasrode 19 oktober 2014. (groter formaat)


a89
Men noemt dit wel een vertikale hijsklem, een platentang of ook een balkklem en als dat laatste lijken deze klemmen zeer zeker gebruikt. Ze worden gebruikt om zware stukken staal te verplaatsen. Langs het plafond in de werkplaats loopt daartoe een zware hijsbalk met loopkatten waaraan takels gehangen kunnen worden.
Foto: Pieter Klein, Baasrode 19 oktober 2014. (groter formaat)


a88

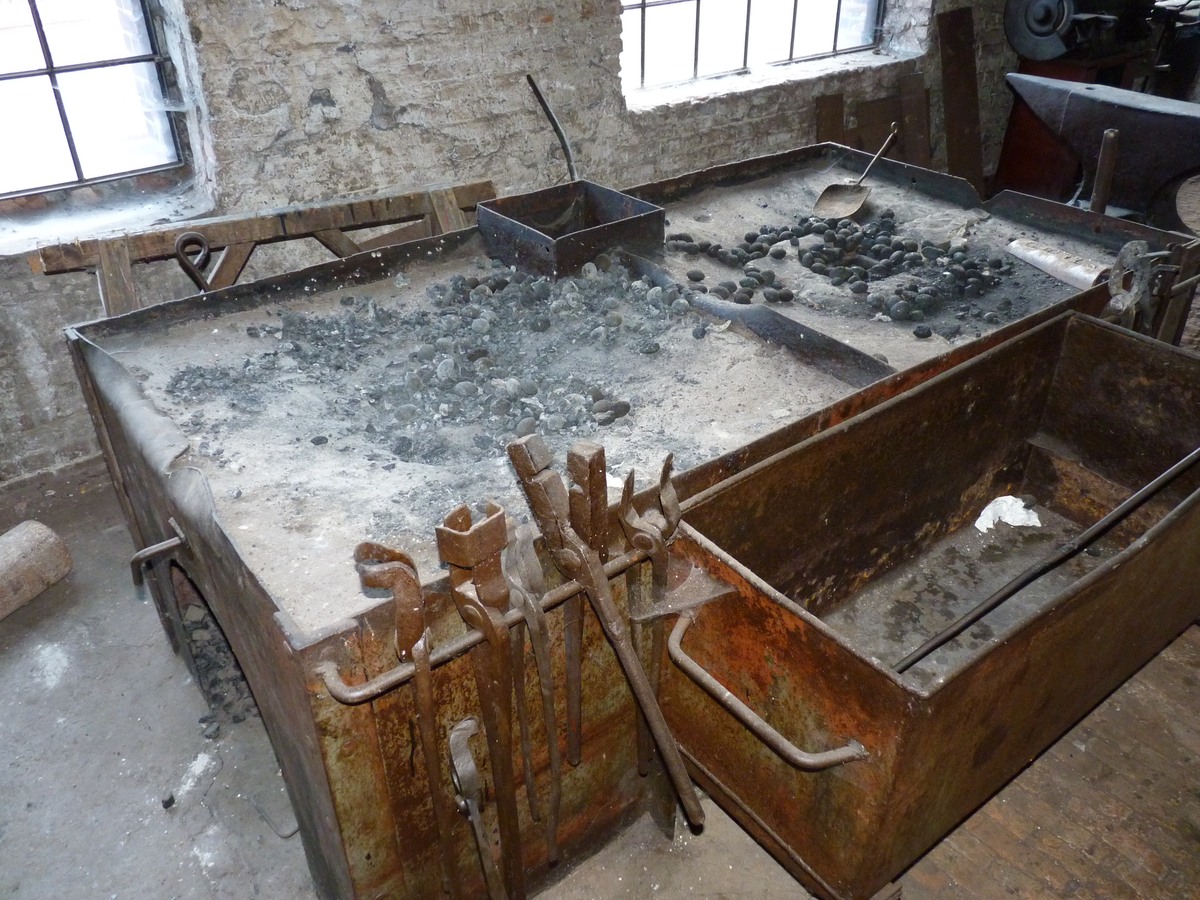

Op oudere werven is in een hoekje altijd nog een flink smidsvuur te vinden. Tegenwoordig wordt dat werk waarschijnlijk uit besteed.
Foto: Pieter Klein, Baasrode 19 oktober 2014. (groter formaat)


a87
Voor het stellen van zware machines en onderdelen gebruikt men schroefkrikken/schroefvijzels.
Foto: Pieter Klein, Lisse 10 mei 2015. (groter formaat)
