Werfgereedschap I


Staalbouw tot ca. WO II.



Tekst en uitleg.
Menu Gereedschap.
Foto's tenzij anders aangegeven: ingezonden door Nico Vader, Broek op Langedijk.


balschaar

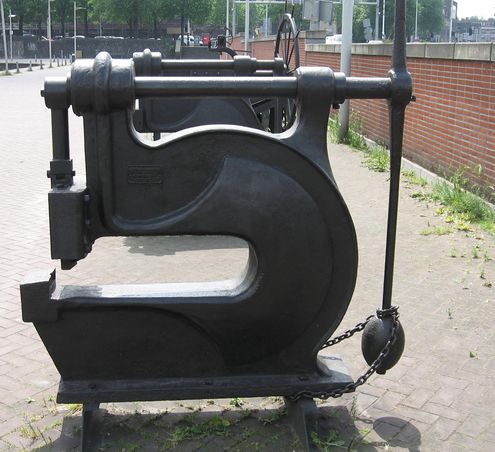

Een slinger- of balschaar. [T>]
Museumhaven, Amsterdam, mei 2007. (groter formaat)


balschaar3

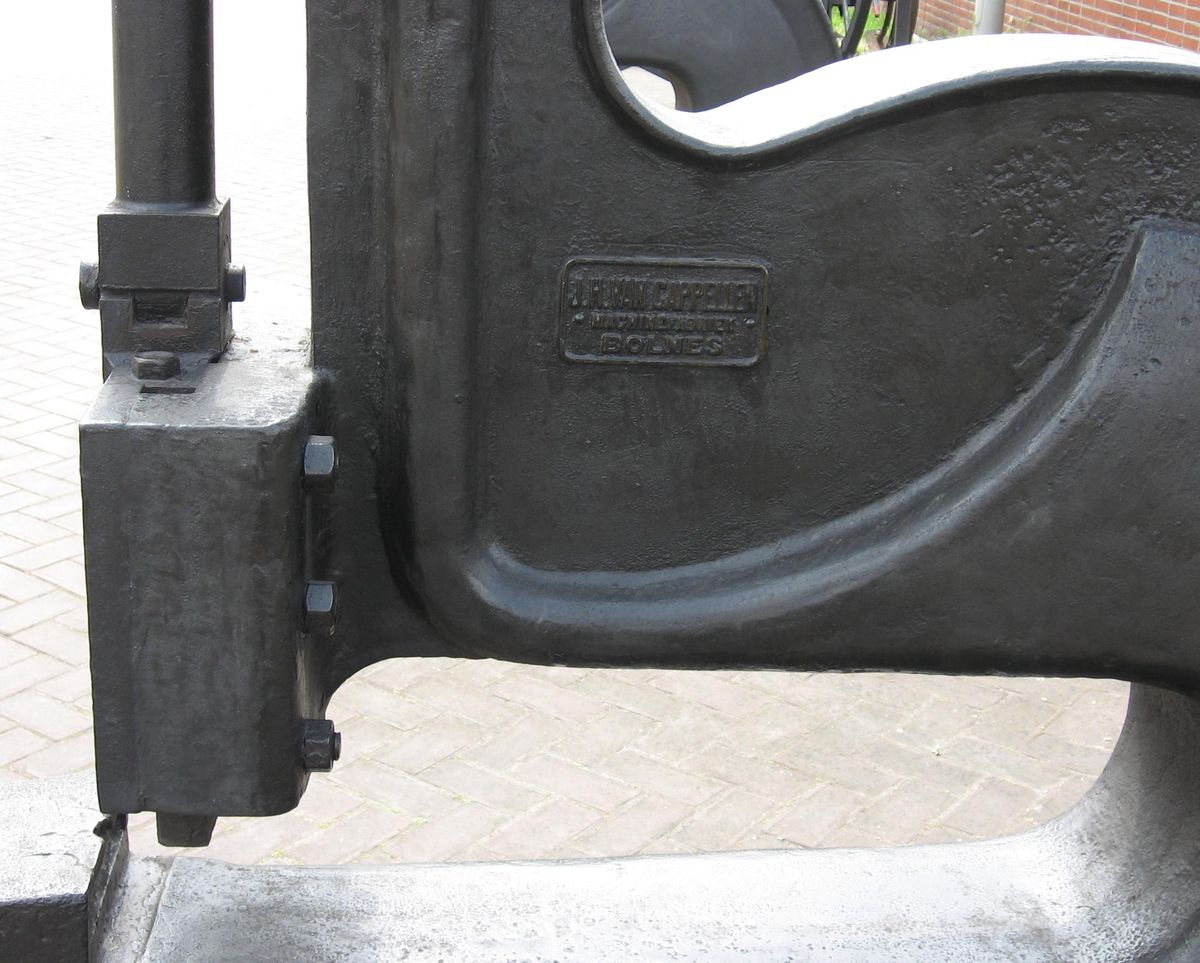

Detail van deze balschaar. Het plaatje vertelt ons dat de bouwer 'J.H. Van Cappellen, Machinefabriek, Bolnes', is. (groter formaat)

balschaar1
slingerpons
Duidelijker is hier te zien dat men met zo een ding werkelijk kan knippen. Dit exemplaar staat op Museumwerf Vader, Broek op Langedijk.
Foto: Nico Vader. (groter formaat)
Op dezelfde werf staat deze slingerpons.
Foto: Nico Vader, Broek op Langedijk.
(groter formaat)

slingerpons
Op de voorgrond een slingerpons, daarachter een balschaar en dan weer een slingerpons.
Museumhaven, Amsterdam, mei 2007. [T>]. (groter formaat)

hippel

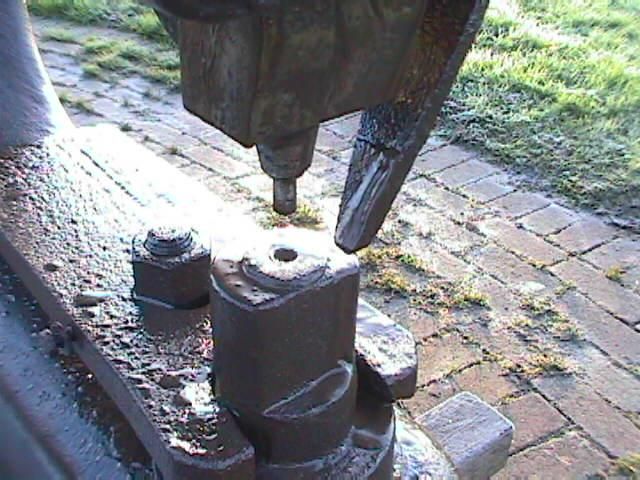

Ponsbed (het onderste deel) en hippel (de pen van het bovenste deel) van een slingerpons.
Foto Nico Vader. (groter formaat)


holblok
Op de voorgrond de voorloper van de 'Workmate'. Een schraag met klemmen voor plat en rond. Op de achtergrond het kleine broertje van de holplaat: het holblok. [T>]. (groter formaat)


holplaat

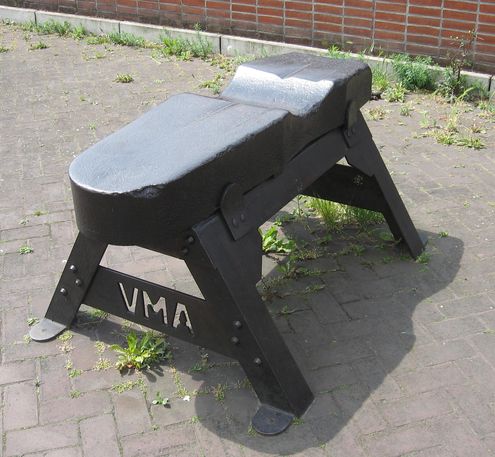

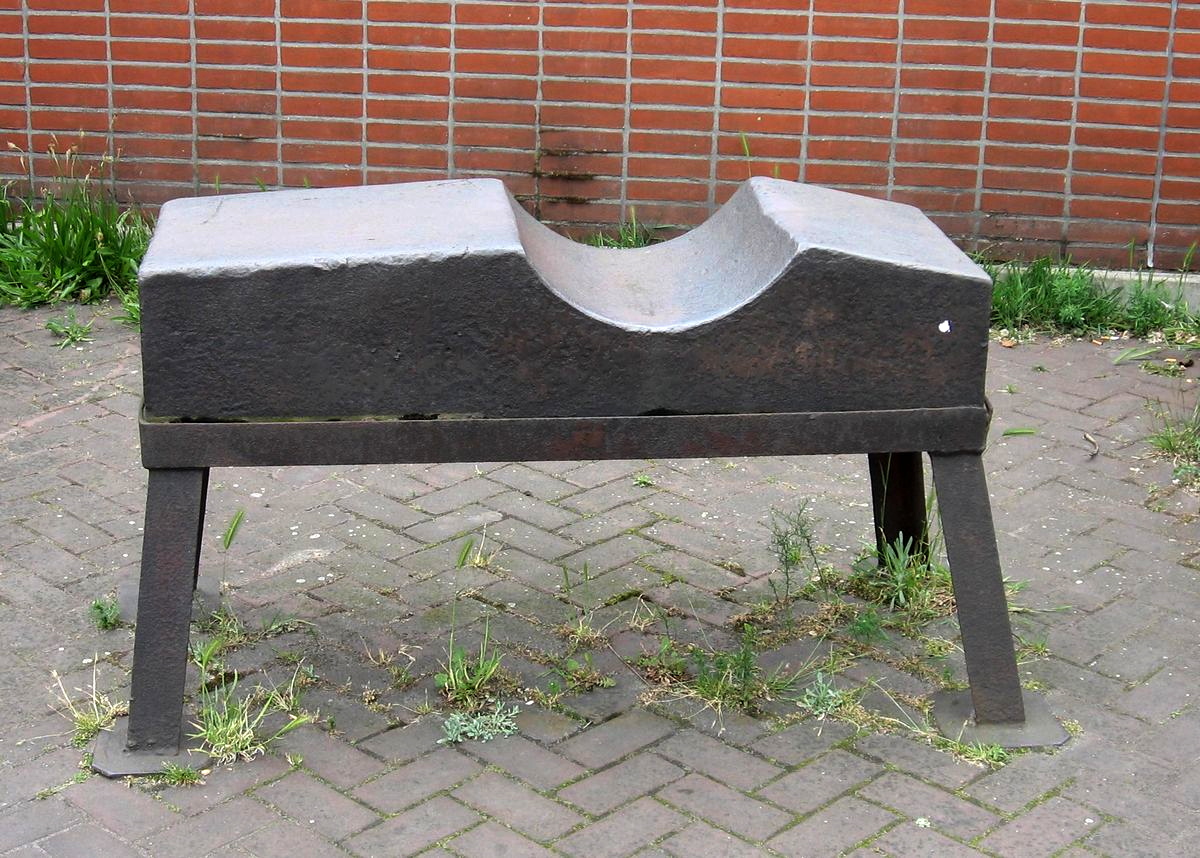

Een holplaat. Een soort van aambeeld waarop men staalprofielen en staf materiaal rondklopte. [T>]
Museumhaven, Amsterdam, mei 2007. (groter formaat)

holplaat
Nogmaals de holplaat.
Foto Nico Vader, Broek op Langedijk. (groter formaat)


pennenbank

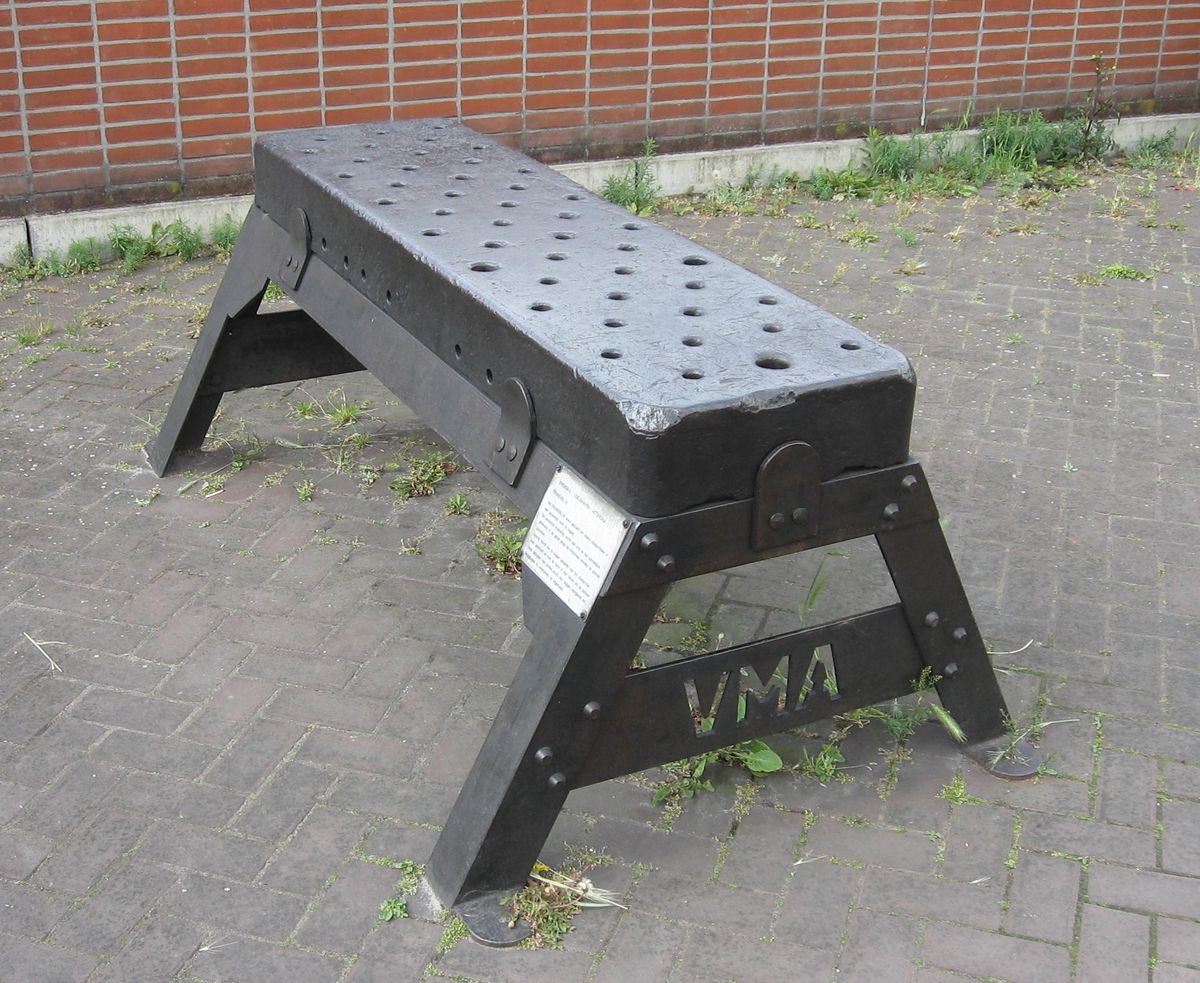

Met behulp van de pennenbank werden stukken staal, die tevoren roodgloeiend gestookt waren, in de juiste vorm gebogen en vervolgens vastgezet. [T>]
Museumhaven, Amsterdam, mei 2007. (groter formaat)


a99
Hier een voorbeeld van het gebruik van de pennenbank. Een stalen mal is vastgezet op de bank. Vervolgens wordt er een heet gestookt hoeklijn met een beugel en keggen op het uiteinde geklemd. Daarna buigt men de hoeklijn en zet de zaak met pennen vast totdat de hoeklijn ver genoeg afgekoeld is.
Foto: Pieter Klein, Baasrode 19 oktober 2014. (groter formaat)


a98
Een aantal mallen voor de kimmen van spitsen.

Foto: Pieter Klein, Baasrode 19 oktober 2014. (groter formaat)


vlakplaat

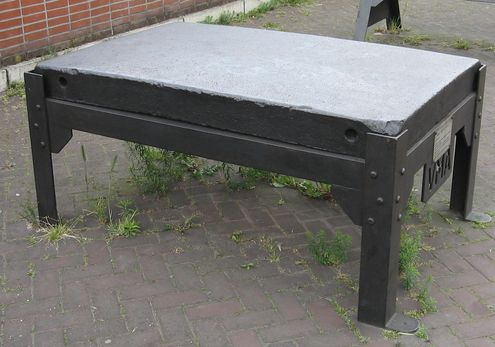

De vlakplaat werd gebruikt om staalplaten te vormen. [T>]
Museumhaven, Amsterdam, mei 2007. (groter formaat)


spantenbuiger2

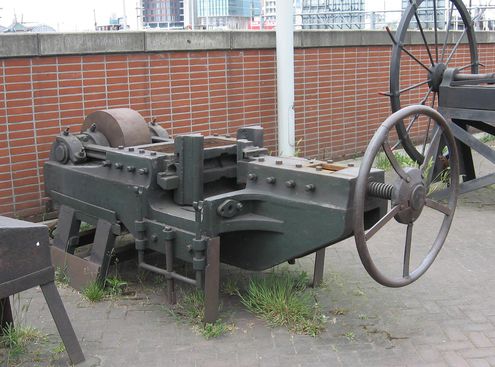

Een mechanisch aangedreven spantenbuiger.
Museumhaven, Amsterdam, mei 2007. [T>] (groter formaat)

spantenbuiger

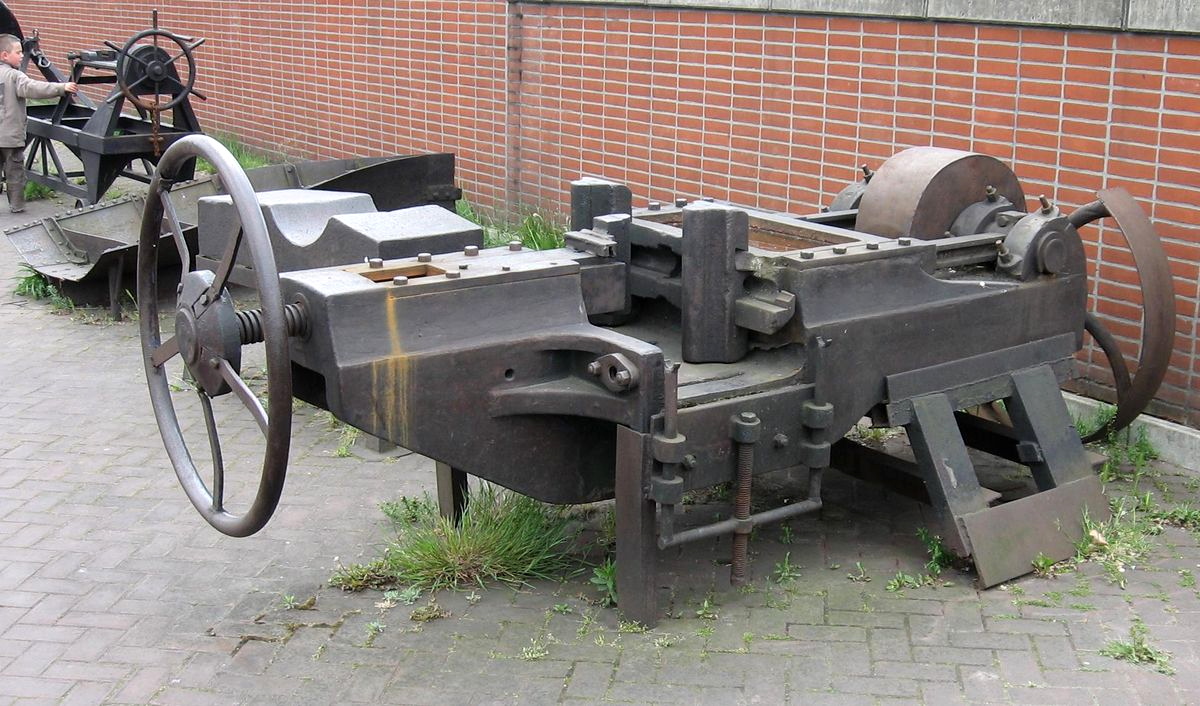

Nogmaals de spantenbuiger.
Foto: Nico Vader. (groter formaat)



buigbank

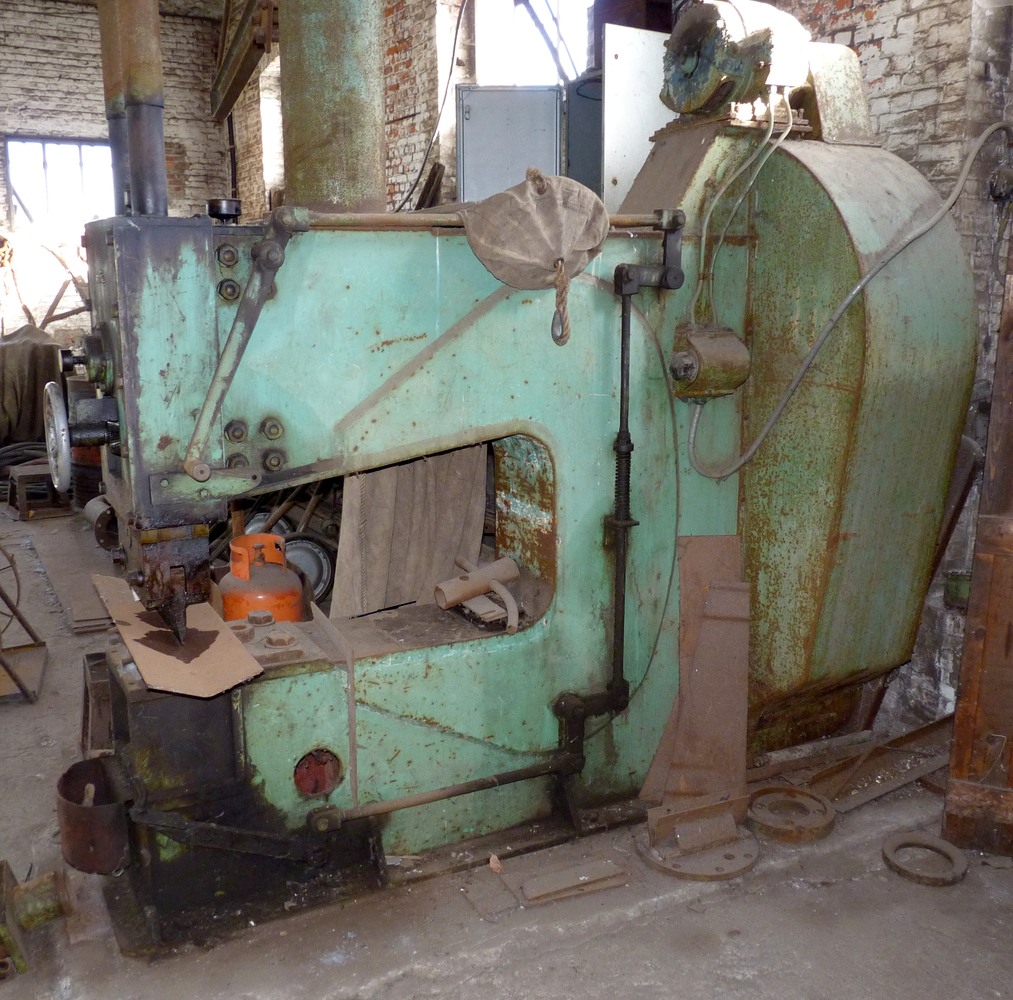

Stoffige en verlaten staat hier een buigbank - zetbank waarmee men platen een vouw of een krappe ronding kon geven.
Het principe van een dergelijke machine is gelijk aan dat van de knipschaar en de balschaar. Voor het buigen en zetten is de keuze van stempels, als ook de diepte van de slag belangrijk. Dat laatste wordt met het wiel aan de voorzijde ingesteld.
Foto Pieter Klein, Baasrode 19 oktober 2014. (groter formaat)


trekbank

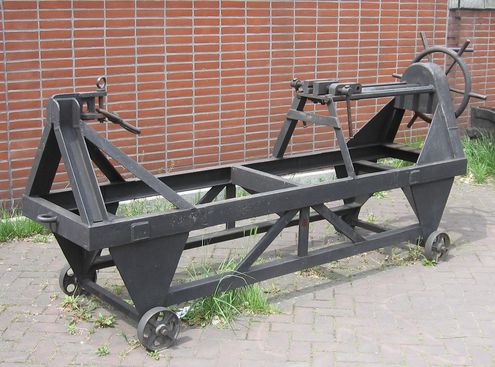

Een trekbank. [T>] (groter formaat)
