Diepgangmerken


Naar menu scheepsmeting e.d..

diepgangschaal
diepgangschaal

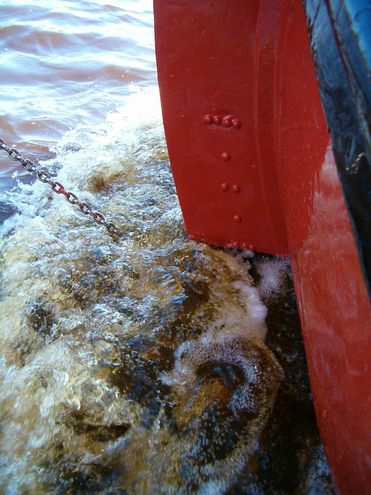

Een diepgangschaal
aan de voorsteven van een tjalk.
Foto: Jan Meppelink, Enkhuizen, 12 juli 2007.
(groter formaat)

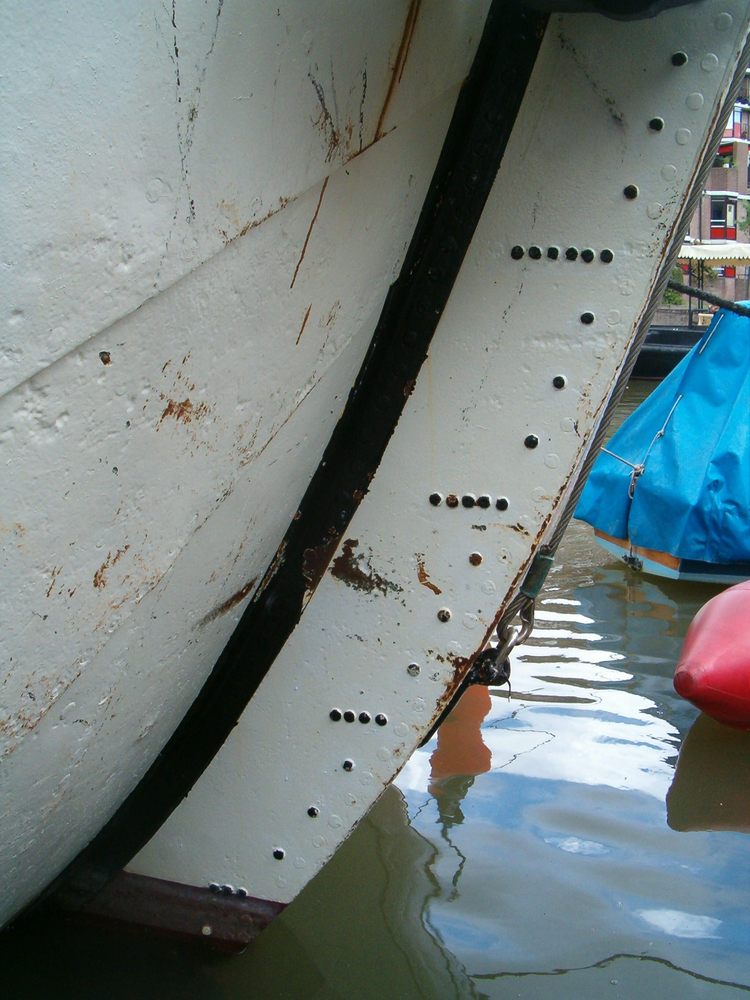

Een diepgangschaal met een verdeling in 1/4 voet.
Foto: Jan Meppelink, 16 mei 2007.
(groter formaat)

detail diepgangschaal
De diepgangmerken van de voorgaande diepgangschaal.
Verdeling vermoedelijk in Amsterdamse voeten (28,31 cm).
Foto: Jan Meppelink, 16 mei 2007. (groter formaat)


steven gudsekop
Nog een voorbeeld van een  diepgangschaal in Amsterdamse voeten.
Dit maal op de voorstevenbalk van het skûtsje 'Gudsekop'.
Foto: Jan Meppelink, Friesland, 3 december 2004. (groter formaat)

voorstevenbalk_tjalkje
Een soortgelijke verdeling. Kleine klinkkoppen waren veel gebruikt als merk.
De schaalverdeling met Romeinse cijfers, die slechts van één zijde, maar dan wel op voor- en op achterschip zichtbaar moest zijn,
werd in veel regionale verordeningen verplicht gesteld.
Foto: Jan Meppelink, Enkhuizen, 11 juli 2007.(groter formaat)

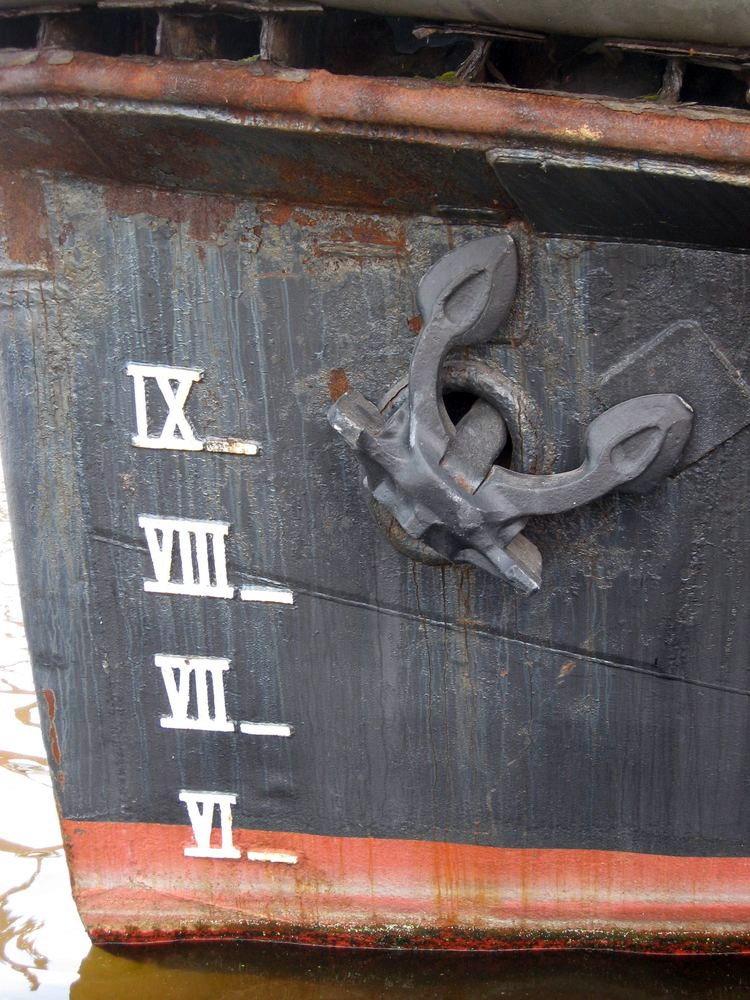

diepgangschaal_sleepboot
Een diepgangschaal op een sleepboot in (Engelse?) voeten. De schaal geeft, zoals duidelijk te zien is, niet de diepgang van het voorschip,
maar de maximale diepgang het gehele schip aan.
Foto: Jan Meppelink, 4 augustus 2008. (groter formaat)


klimtreden
Klimtreden en een schaal in dm. aan de kop van een duwbak.
Het verschil is klein maar vermoedelijk gaat het om een diepgangschaal daar ijkschalen meestal gepaard zijn aan een ijkmerk.
Foto: Jan Meppelink, Nijmegen 15 juli 2008. (groter formaat)
