Waaiersluis Gouda

Deel 2

Met mijn oprechte dank aan Carla Yvonne Noomen
en Aad Onneweer voor hun fotosafari.

Naar Menu landzaken, Sluizen.

Als je alleen de 'buitenkant' van de sluisdeur in een waaiersluis ziet, dan zijn de deuren nauwlijks afwijkend van gewone sluisdeuren. Bij sluizen waarbij de waaierkas aan de bovenzijde afgedekt is, zoals bij de sluis te Ketelhaven [Fotoserie], zal het dan nauwelijks opvallen dat er waaierdeuren zijn.
Foto: Carla Yvonne Noomen, Gouda, 27 maart 2011. (groter formaat)

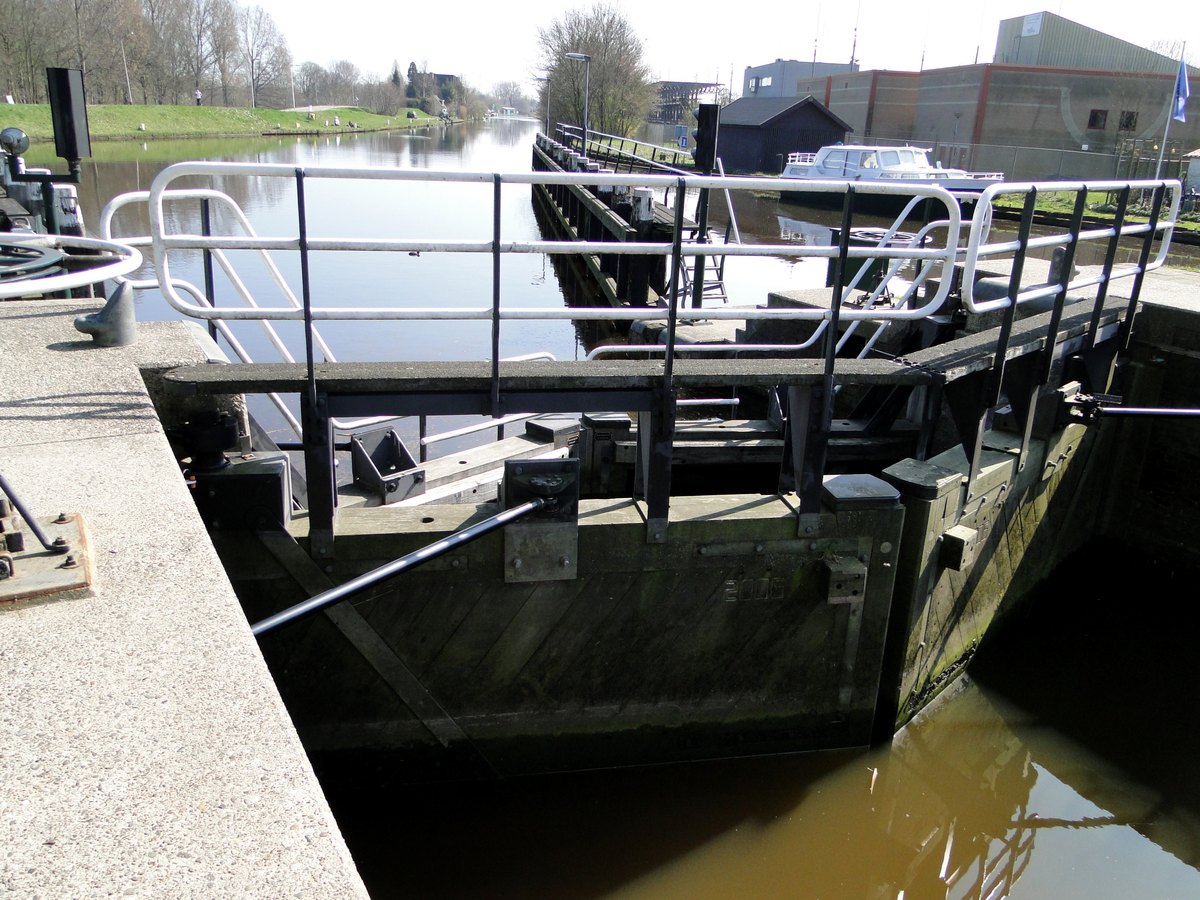

De vloeddeuren aan de hoge kant van de sluis.
Foto: Carla Yvonne Noomen, Gouda, 27 maart 2011. (groter formaat)

Vlak achter de vloeddeuren bevinden zich de ebdeuren.
Foto: Carla Yvonne Noomen, Gouda, 27 maart 2011. (groter formaat)

De achterzijde van de vloeddeuren aan de hoge zijde.
De hoge positie van de duw- of gierbomen wordt bij één van de volgende afbeeldingen verklaard. Let ook op het trappetje!
Foto: Carla Yvonne Noomen, Gouda, 27 maart 2011. (groter formaat)

De positie van de deuren bij 'hoogwater'.
Tekening: Pieter Klein. (groter formaat)

De positie van de deuren bij 'laagwater'.
Tekening: Pieter Klein. (groter formaat)

De ebdeuren aan de hoge zijde. Wanneer het hoogwater is, komen de ebdeuren, die dan dus in de deurkas liggen, geheel onder water. Vandaar dus dat het mechanisme van de deuren, dus ook de duwboom zo hoog aangebracht is.
Foto: Carla Yvonne Noomen, Gouda, 27 maart 2011. (groter formaat)

De vloeddeuren aan de lage zijde.
Foto: Carla Yvonne Noomen, Gouda, 27 maart 2011. (groter formaat)

Het wiel van het windwerk waarmee men vroeger de sluisdeuren open en dichtdraaide. Tegenwoordig gebeurt dat electrisch-hydraulisch.
Foto: Carla Yvonne Noomen, Gouda, 27 maart 2011. (groter formaat)

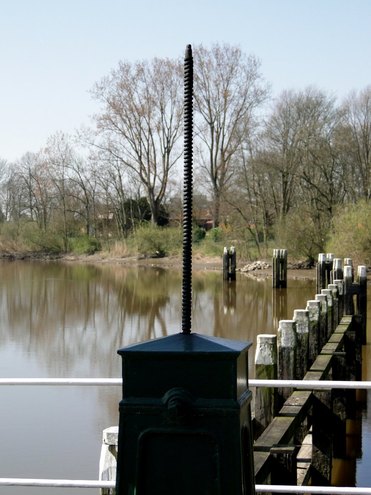

De spindel van de schuif/rinket die de ingang van het omloopriool, in het sluishoofd, af kan sluiten. Tijdens normaal gebruik zal deze schuif waarschijnlijk altijd open staan. Opvallend is dat men hier gebruik maakt van een spindel, dus van schroefdraad, inplaats van een tandheugel.
Foto: Carla Yvonne Noomen, Gouda, 27 maart 2011. (groter formaat)

Het mechanisme voor de schuif/rinket van het riool naar de waaierkas. Of men dit nu een schildpad, een windwerk of nog weer anders moet noemen weet ik niet.
Foto: Carla Yvonne Noomen, Gouda, 27 maart 2011. (groter formaat)

De groene kast is nu het centrale bedieningsorgaan van deze sluis. Ook oude sluizen moeten met hun tijd meegaan....
Foto: Carla Yvonne Noomen, Gouda, 27 maart 2011. (groter formaat)

..... en zelfs de sluislichten ontkomen daar niet aan.
Foto: Carla Yvonne Noomen, Gouda, 27 maart 2011. (groter formaat)

Nog een fraaie impressie van dit fraaie staaltje van waterbouwkunst.
Foto: Carla Yvonne Noomen, Gouda, 27 maart 2011. (groter formaat)
