Kromhout 1M1 Gloeikopmotor



Naar Menu motoren.


zonder
De beroemde Kromhout gloeikopmotor 22 PK.
Zo beroemd dat niemand de moeite neemt het typenummer of het max. toerental te onthouden, maar het is waarschijnlijk een M1.
Foto: Pieter Klein. Sneekermeer, september 2002. (groter formaat)


zonder
Deze motor staat/stond, als ik me goed herinner, in een Rotterdamse beurtsnik uit 1904. Het bouwjaar van de motor is 1924 en hij liep nog uitstekend.
Foto: Pieter Klein. Sneekermeer, september 2002. (groter formaat)


zonder
Een kijkje op de gloeikop. De ouderwetse aanwarmlamp is vervangen door een gasbrander.
Foto: Pieter Klein. Sneekermeer, september 2002. (groter formaat)


zonder
De watergekoelde uitlaatpot. Op de voorgrond het overdrukventiel op de luchthelm van de waterpomp.
Foto: Pieter Klein. Sneekermeer, september 2002. (groter formaat)


zonder

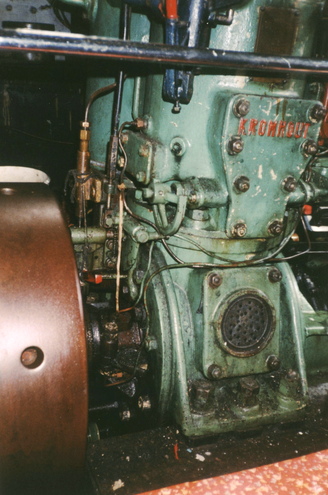

Het carter met de luchtinlaat. Tussen vliegwiel en cilinder de brandstofpomp.
Foto: Pieter Klein. Sneekermeer, september 2002. (groter formaat)


zonder

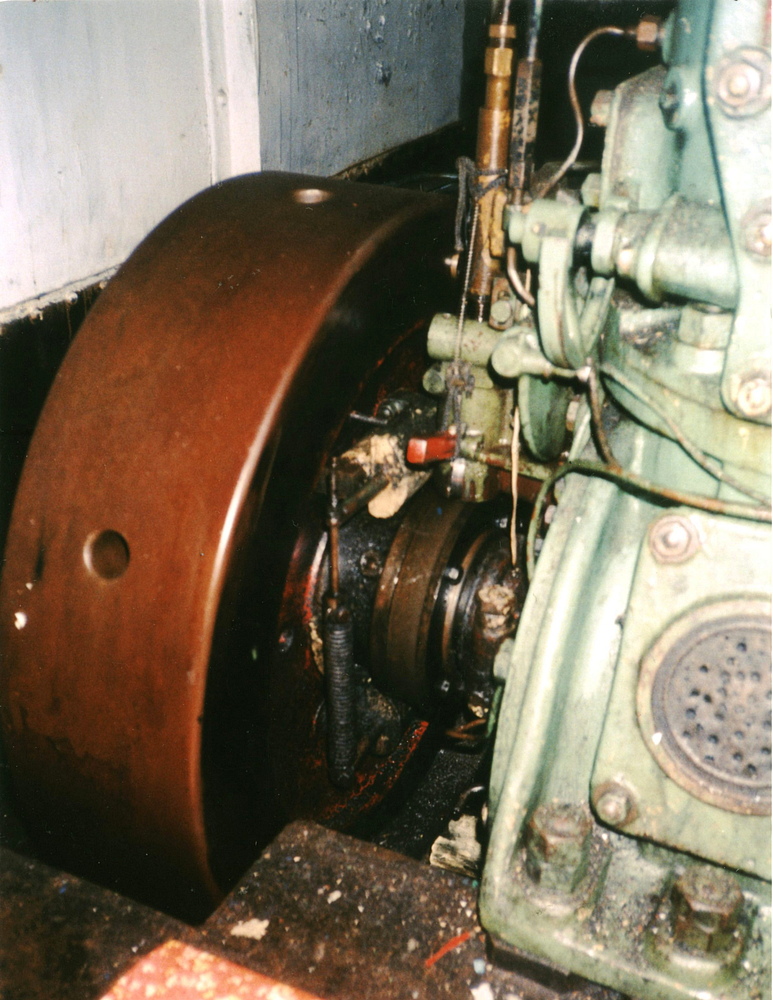

Het vliegwiel met de centrifugaalregeling en rechts zowat tegen de motor de brandstofpomp.
Foto: Pieter Klein. Sneekermeer, september 2002. (groter formaat)


zonder

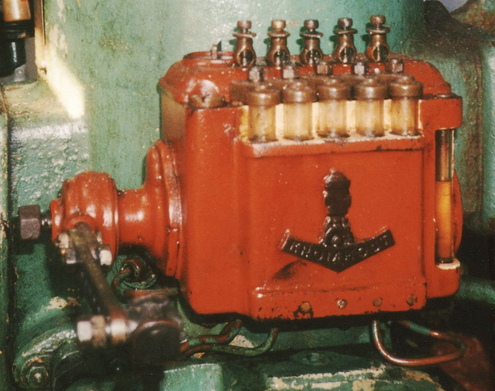

Het smeerapparaat. De stelschroeven, de druppelkop en de druppelglaasjes van het centraalsmeerapparaat zijn hier goed te zien.
Foto: Pieter Klein. Sneekermeer, september 2002. (groter formaat)


zonder
Een Kromhout gloeikop motor.
A
B
C
D
E

F
-
= Knalpot.
= Snelverhitter.
= gloeikop met daarin de gloeiplaat (rood).
= De inspuiting.
= Het deksel op het luchtkanaal met daarin een smoorklep (oranje).
= De luchtinlaat van het carter.
= In blauw de watermantel.

Afb. (bewerkt) Uit het boek 'Oliemotoren', uitgeverij Born, Assen. (groter formaat)


zonder
De mechanische keerkoppeling.
Foto: Pieter Klein, Sneekermeer, september 2002. (groter formaat)
