Dienstvaartuig 'Schuitengat'



Naar menu waterstaatschepen.


overz

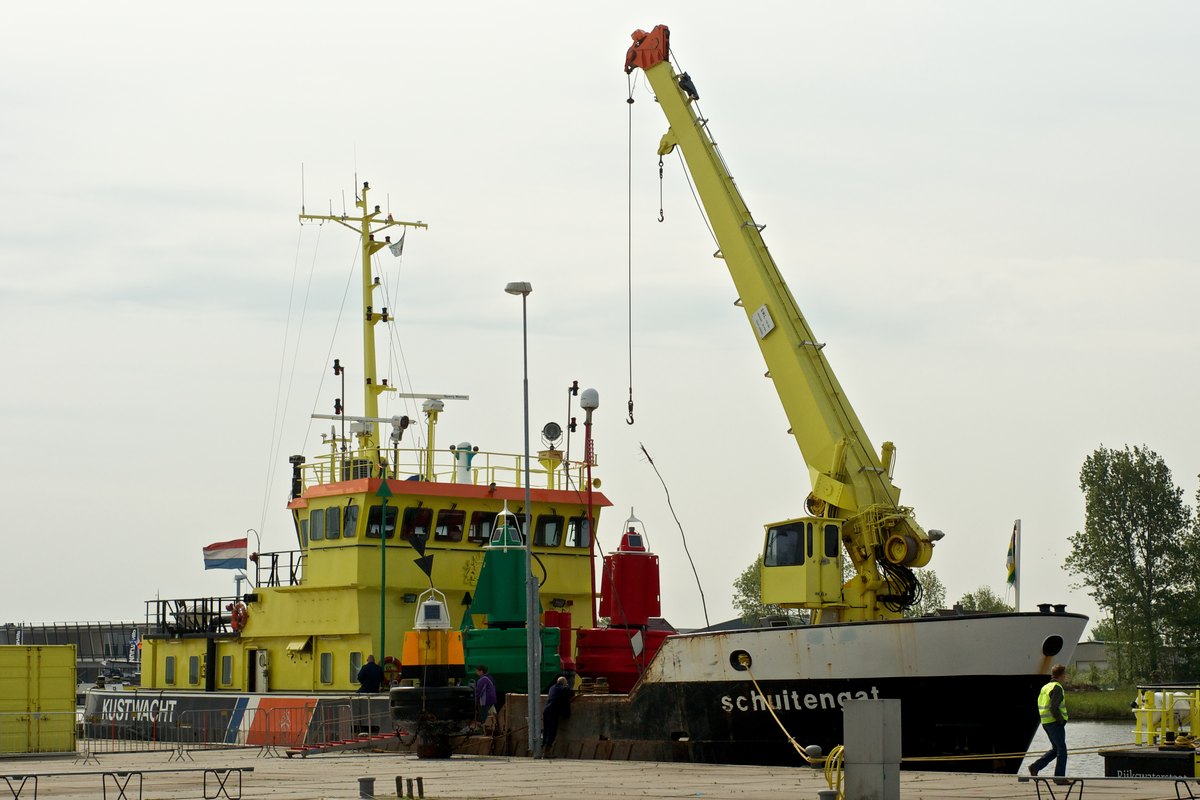

Betonningsvaartuig 'Schuitengat' met aan boord
de, toen nog, nieuwe kunststof boeien.
Gegevens Afm. 38,17 x 8,70 x 1,7 meter 2x 577pk Deutz, 30 km/h. [schepenDB]
Foto: Eelke Klein, Harlingen 29 mei 2010. (groter formaat)


boei
Gezicht op het stuurhuis. Op de voorgrond twee kunststofboeien, waarvan het nog niet zeker is of dit een betrouwbare vervanger van de stalen boei zal zijn. Ook is met wat moeite een prikbaak en zijn er twee steekbaken waarneembaar.
Foto: Eelke Klein, Harlingen 29 mei 2010. (groter formaat)


wapen
Vroeger had men oog voor detail..... Tegenwoordig kan er geen extra likje verf meer van af (of is dit altijd zo geweest???)
Foto: Eelke Klein, Harlingen 29 mei 2010.


kraan

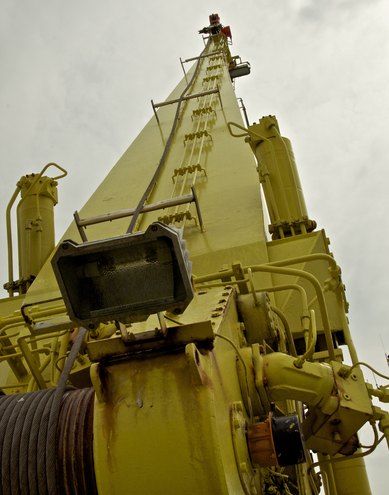

Een kijkje langs de kraanarm waarmee men de boeien en het bijbehorende blok beton dat als anker fungeert aan en van boord zet.
Foto: Eelke Klein, Harlingen 29 mei 2010. (groter formaat)


sh-achter

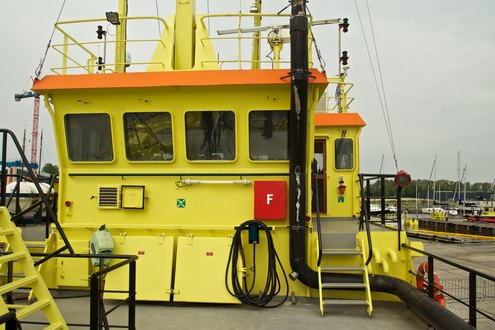

De achterkant van het stuurhuis of eigelijk de kaartenkamer achter het stuurhuis.
Foto: Eelke Klein, Harlingen 29 mei 2010. (groter formaat)


davit

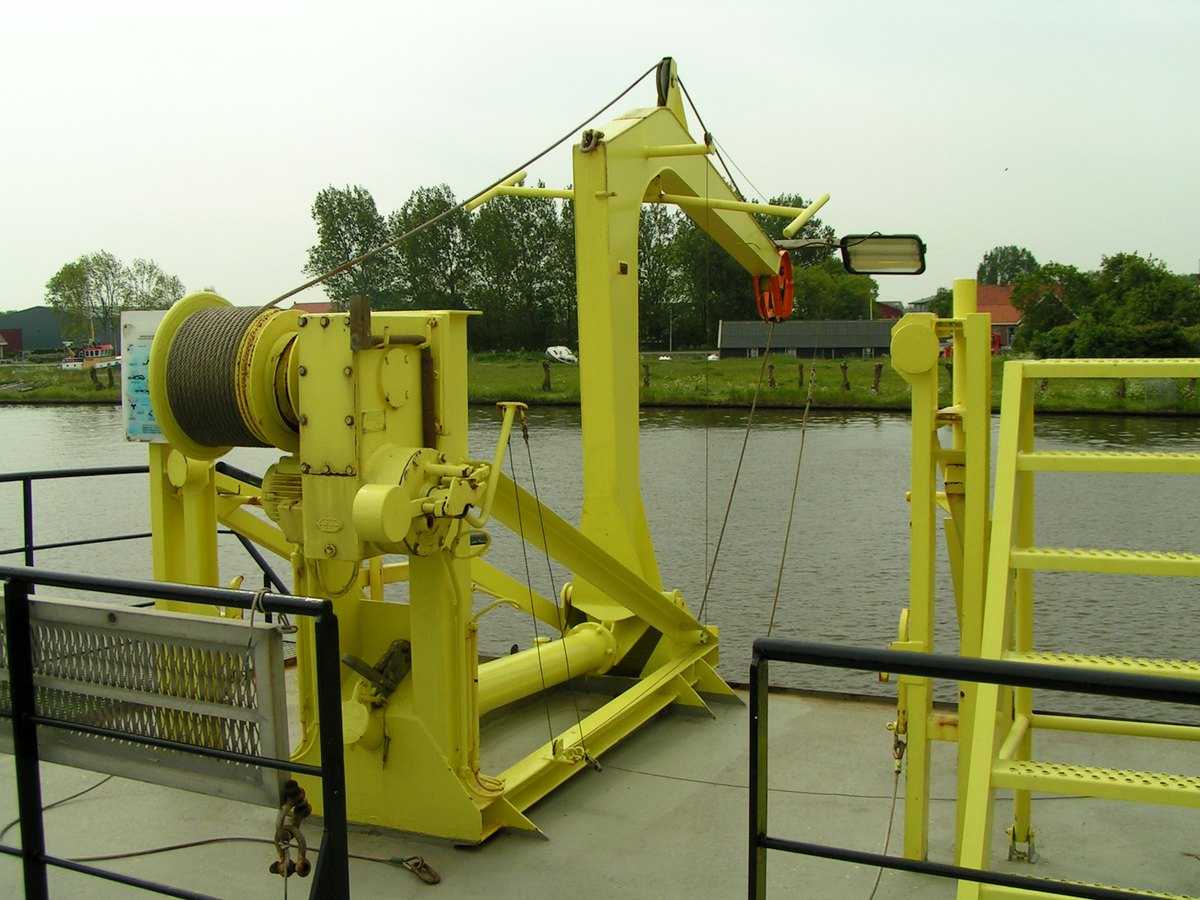

De 'davit' waarmee de bijboot, een rubberboot met vaste bodem,
buitenboord gezet wordt. Het is een zogenaamde klap- of valdavit. Bij het vieren klapt eerst de davit naar buiten en pas daarna viert de last. Omgekeerd bij het hijsen zal eerst de last gehesen worden en pas daarna kantelt de davit binnenboord.
Foto: Pieter Klein, Harlingen 29 mei 2010. (groter formaat)


lier

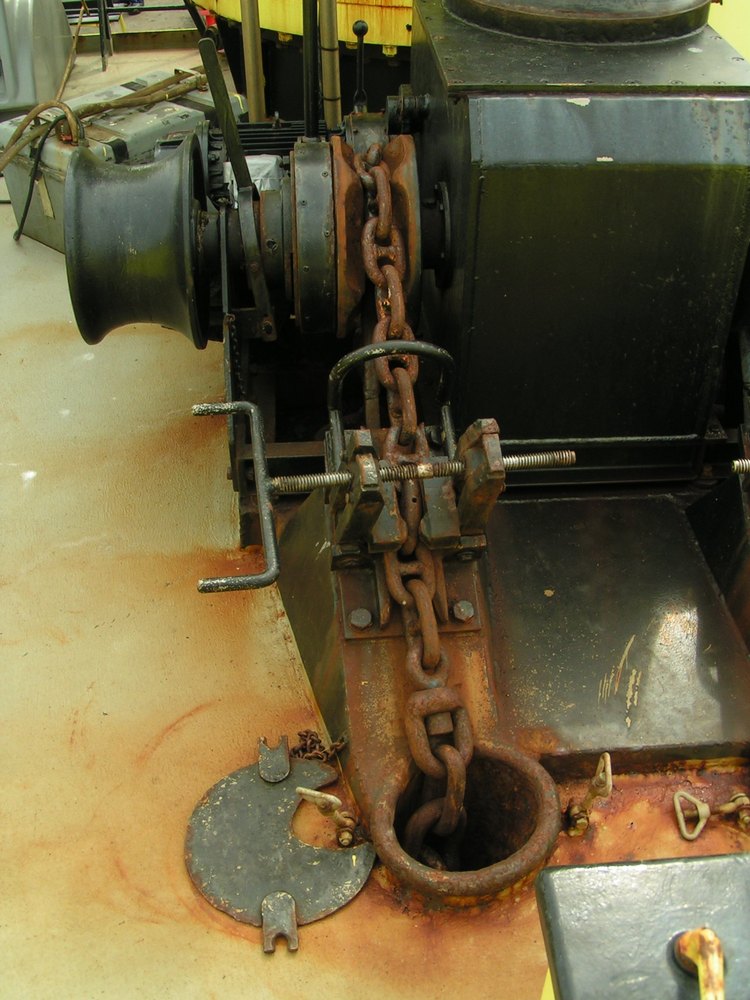

De stuurboordshelft van de ankerlier, compleet met dekstopper/boegstopper en links van de kluispijp een rattendeksel.
Foto: Pieter Klein, Harlingen 29 mei 2010. (groter formaat)


kantine
Het bemanningsverblijf. Men zal het daar wel messroom noemen. Links aan de wand een scheepsklok.
Foto: Eelke Klein, Harlingen 29 mei 2010. (groter formaat)


stuurhus
In het stuurhuis bevinden zich zowel aan bakboord als aan stuurboord een complete bediening als extraatje. Dit maakt het manoeuvreren tijdens het opvissen van de boeien wat makkelijker. De hoofdbediening is centraal geplaatst.
Foto: Eelke Klein, Harlingen 29 mei 2010. (groter formaat)


radar

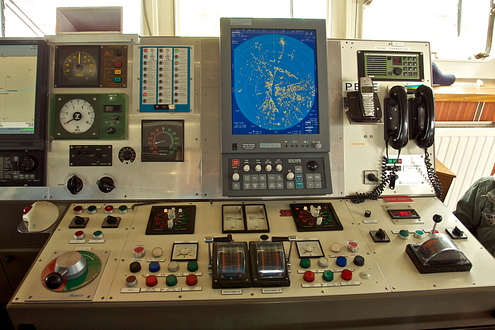

De centrale bediening. Opvallend aanwezig zijn het raderscherm, de marifoon, de bochtaanwijzer, de roerstandaanwijzer en het echolood.
Foto: Eelke Klein, Harlingen 29 mei 2010. (groter formaat)


radar

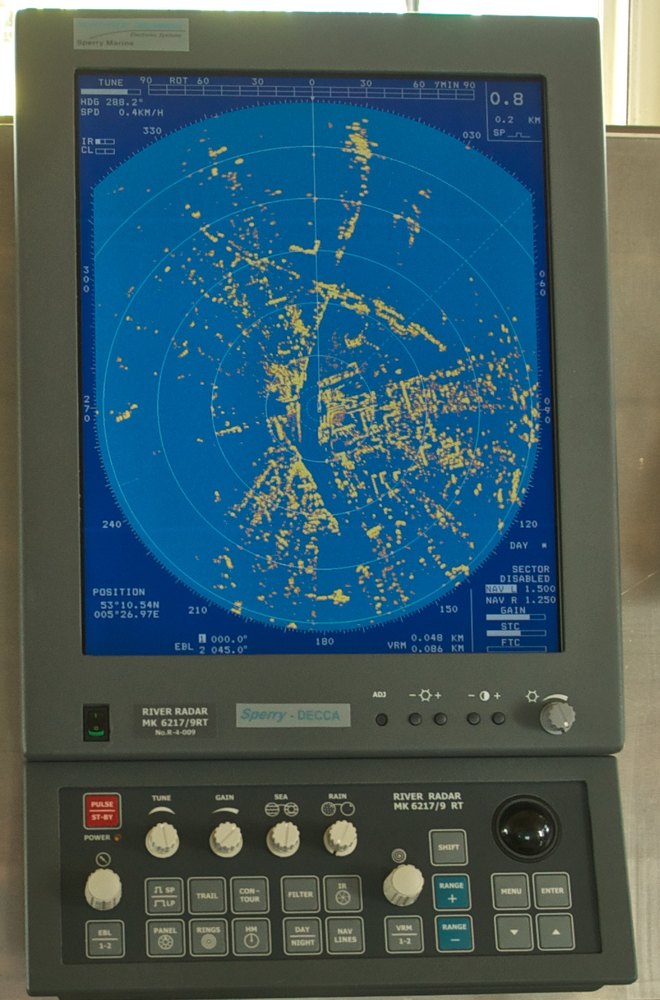

Een close-up van het radarscherm met Harlingen/Almenum en de brug in de Provinciale weg duidelijk zichtbaar.
Foto: Eelke Klein, Harlingen 29 mei 2010. (groter formaat)


electronische_waterkaart
Links van de stuurstand een zitplaats voor een bemanningslid die naar ik denk als een soort van navigator opereert. Op het scherm een moderne electronische waterkaart.
Foto: Eelke Klein, Harlingen 29 mei 2010. (groter formaat)


electronisch_kompas

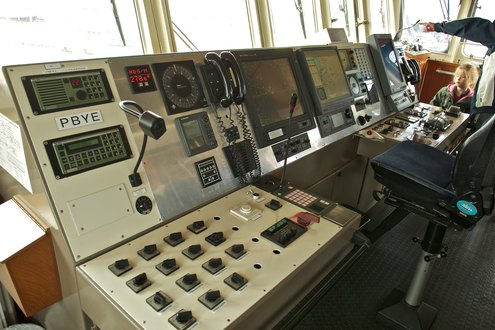

Nog meer toeters en bellen. Een electronisch kompas, een marifoon, en veel wat ik niet thuis kan brengen.
Foto: Eelke Klein, Harlingen 29 mei 2010. (groter formaat)


seinvlaggen

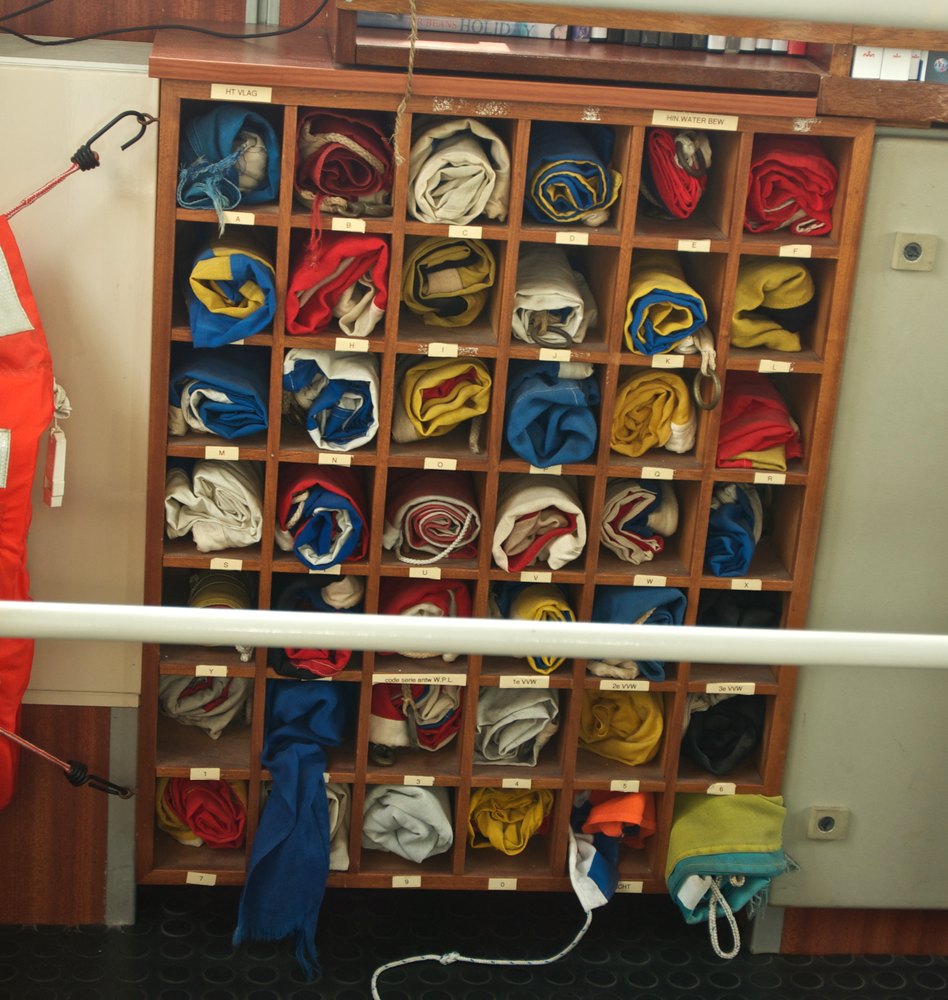

De kast met seinvlaggen.
Foto: Eelke Klein, Harlingen 29 mei 2010. (groter formaat)
