Paviljoens

Naar Menu Roeven.

Vermoedelijk een statiepaviljoenschuit.
Behalve tjalken waren er ook Ponen, Schuiten, Turfpramen en
aken met een paviljoen.
Foto (fragment): Jan Goedeljee, Leiden rond of voor 1900.
Bron: Archief Leiden. (groter formaat)

Net als bij de vorige foto ben ik me van het juiste type niet zeker, maar ik houd het op een hekpaviljoentjalk of hoe men het 'beestje' ook noemen wilt.
Ook dit scheepje heeft, net als de bovenstaande, een potkast op de den staan.
Bron: Collectie Atlas Dreesmann 1871-1883, Stadsarchief Amsterdam 010094000580 CC0. (groter formaat)

Een Hoogeveense praam met paviljoen in de beurtvaart Amsterdam-Assen. Schepen in de beurtvaart hadden vrij vaak een paviljoen met vrij grote ramen (naar binnenvaartbegrippen) in de zijdes. De ruimte was bestemd voor de meer welgestelde passagiers.
Foto Jacob Olie, Open Havenfront, Amsterdam, mei 1894.
Bron: Stadsarchief Amsterdam, bestand 10019A000370 CC0-BY. (groter formaat)

Het paviljoen op de IJsseltjalk 'Nooit Volmaakt' te Maasbracht. [Fotoserie]
Foto Pieter Klein, Maasbracht 30 november 2011. (groter formaat)

Het interieur van het paviljoen op de 'Nooit Volmaakt'.
Als het deurtje, wat de doorgang naar het ruim afsluit, gesloten is, ziet men de stapbank met tegen de wand er naast twee klimtredes of treedoften, waarlangs men via het luik in het paviljoen de woomruimte kon betreden of verlaten.
Foto: Pieter Klein, Maasbracht 30 november 2011.(groter formaat)

Het paviljoen van de Zuid-Hollandse tjalk 'Mathilde'. Duidelijk is hier de forse lengte van het helmhout te zien.
Foto: Pieter Klein, Gouda 3 november 2010. (groter formaat)

Paviljoen van de tjalk 'Breevaart'. Volgens gegevens in 1894 bij van Dam te Woubrugge gebouwd. Afmetingen 19 x 3,48 meter. Laadvermogen 60 ton. Eerste meetbrief: A694N. Brandmerk: 234 B Arnh 1948.
Foto: Pieter Klein, Gouda 3 november 2010. (groter formaat)

Paviljoentjalk 'Zes Gebroeders'. Afm. 20.45 x 4.16 x 0.60 m. Naar men zegt in 1921 bij D. Boot te Gouwsluis gebouwd. Paviljoenschepen waren, noodgedwongen, vaak uitgerust met zeer lange helmhouten. Het laatste deel van het helmhout kon vaak opgeklapt worden, opdat men nog tussen luikenkap en paviljoen door kon lopen. Ook was er op het paviljoendek vaak een steun, een luiwagen, aangebracht waarop het helmhout met een klos extra ondersteuning vond.
De luiwagen op de foto beschrijft een verkeerde boog en kan daardoor niet benut worden.
Foto: Pieter Klein, Amsterdam 3 maart 2013. (groter formaat)

Twee paviljoentjalkjes en een Hagenaar maart 1940 nog in het ijs! Op beide paviljoenscheepjes steunt het helmhout met een klos op de luiwagen. Op het voorste scheepje is deze van hout, op het achterste, de 'Elisabeth' is het een platte stalen strip.
Foto (fragment, bewerkt): B.F. Eilers, Geldersekade Amsterdam maart 1940.
Bron; Stadsarchief Amsterdam, Bestand 010186003166. CC0-BY. (groter formaat)

Nee het gaat niet om het roefje (aan de den) wat geen roefje, maar een machinekameropbouw is; het gaatom het paviljoen helemaal op het achterschip van dit motorbeurtscheepje 'Voorwaarts'. Het is niet echt helemaal wat ik een paviljoen zou willen noemen, maar een echte roef is het toch ook niet.
Foto: F. Logghe, Havenmuseum Rotterdam, 4 november 2007. (groter formaat)

Het is duidelijk dat er op het achterschip geen passagiersaccomodatie is. Die bevindt zich namelijk onder het voordek. (Zie scheepsportret.)

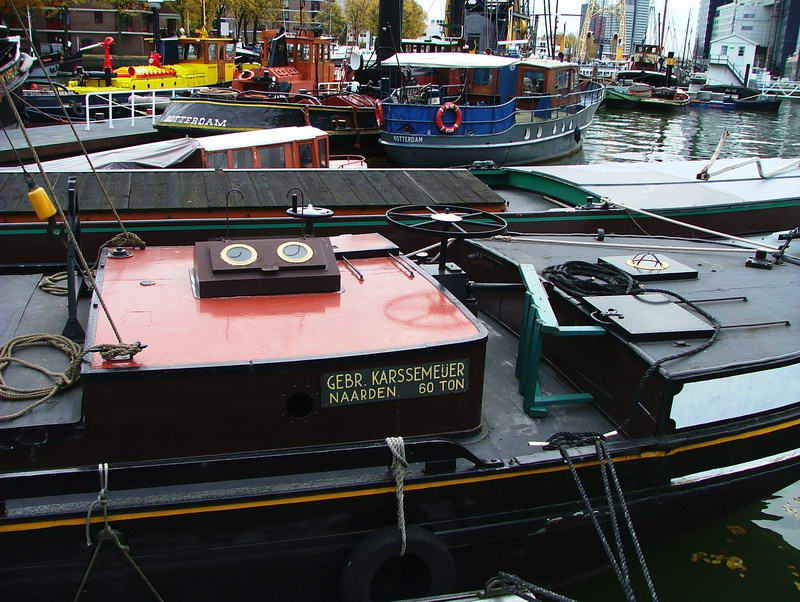

Het feit dat men zoiets een museumschip noemt, lijkt helaas geen beletsel te vormen zoiets te verwaarlozen. (Vergelijk foto uit 2007 hierboven.) Maar misschien is er een acceptabele verklaring voor....
Foto: Pieter Klein, Rotterdam november 2010. (groter formaat)

Het achterschip van het beurtschip dat thans 'Stanfries X' genoemd wordt. [Scheepsportret] Niet echt gezellig zo zonder raampjes, maar als je de Zuiderzee over moet, wel zo veilig. Maar is dit een paviljoen, een roef of ......?
Foto: Pieter Klein, Leeuwarden 13 september 2009. (groter formaat)

Het achterschip van de Franse spitsen, zoals hier op de 'Tarante', wordt vaak gesierd door een soort van paviljoen. In relatie tot dit soort roeven wordt de term "paviljoenroef" soms gebruikt.
Foto: F. Logghe, november 2003. (groter formaat)

Door het dek op deze tankspits te verhogen en een grote dekhut te plaatsen, is het paviljoen een soort achteronder geworden.
Foto: F. Logghe, Zelzate, 22 juli 2006. (groter formaat)

De paviljoenroef; een moderne versie van het paviljoen.
mvs. 'Cornelis-M' [SchepenDB]
Foto: Leo Schuitemaker, Delft, 28-9-2007. (groter formaat)
