Duwvleugels - Zwaluwstaarten


Naar Menu duwvaart.


zonder

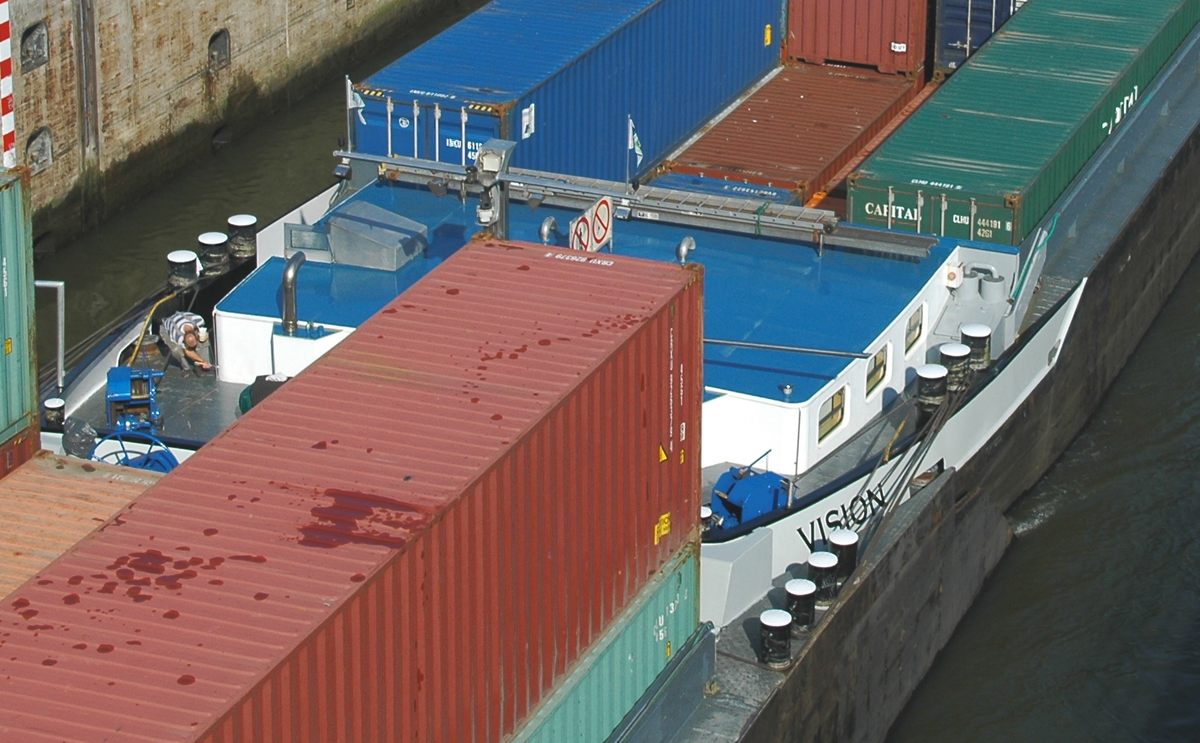

Het koppelverband 'Vision' toont hoe het achterschip van de duw'bak', met behulp van 'vleugels', aangepast is aan het voorschip van het duwschip. Een dergelijke constructie zorgt natuurlijk voor een hechter geheel, maar de werkelijke reden voor deze vrij kostbare voorziening zijn waarschijnlijk brandstofbesparing en betere vaareigenschappen. Men noemt deze constructie duwvleugel of ook wel een zwaluwstaart.
Foto: Leo Schuitemaker, Volkeraksluizen 7 oktober 2007. (groter formaat)


zonder
Ook het achterschip van de 'Esperantwo' uit Dordrecht is in 2007 voorzien van een 'staartstuk' of zouden we het een 'sponning' moeten noemen?
Foto: Jan Meppelink, Dordrecht 24 juli 2007. (groter formaat)


zonder
Onder water is de vorm van de aanpassing aan het voorschip die men gemaakt heeft nog redelijk zichtbaar.
We kijken als ik het goed zie tegen de voorzijde van het geheel.
Foto: Jan Meppelink, Dordrecht 24 juli 2007. (groter formaat)


zonder
De stuurboordzijde van de vleugel van de 'Fiorano II'. De uitsparingen zijn er ten behoeve van het gebruik van de boegschroef van het duwende schip.
Foto: Jan Meppelink, Dordrecht 24 juli 2008. (groter formaat)


zonder
Ook in de voorkant zit een dergelijke uitsparing.
Foto: Jan Meppelink, Dordrecht 24 juli 2008. (groter formaat)


zonder
Ook hier ziet men nog net, dat de vleugel echt aan het voorschip van het duwschip aangepast is, anders zou er van brandstofbesparing weinig terecht komen.
Foto: Jan Meppelink, Dordrecht 24 juli 2008. (groter formaat)
