Davit– en kleine hijslieren

Naar menu Draadlieren e.d..

Hoogst waarschijnlijk een zelfremmend liertje. Het is niet de bedoeling dat men de pal licht als men wilt de bijboot vieren, maar dat men de tegengestelde kant opdraait.

Is het touwtje er voorzichtigheidshalve of is er een mankement?

Foto: Pieter Klein, Leeuwarden, 28 juli 2010.(groter formaat)

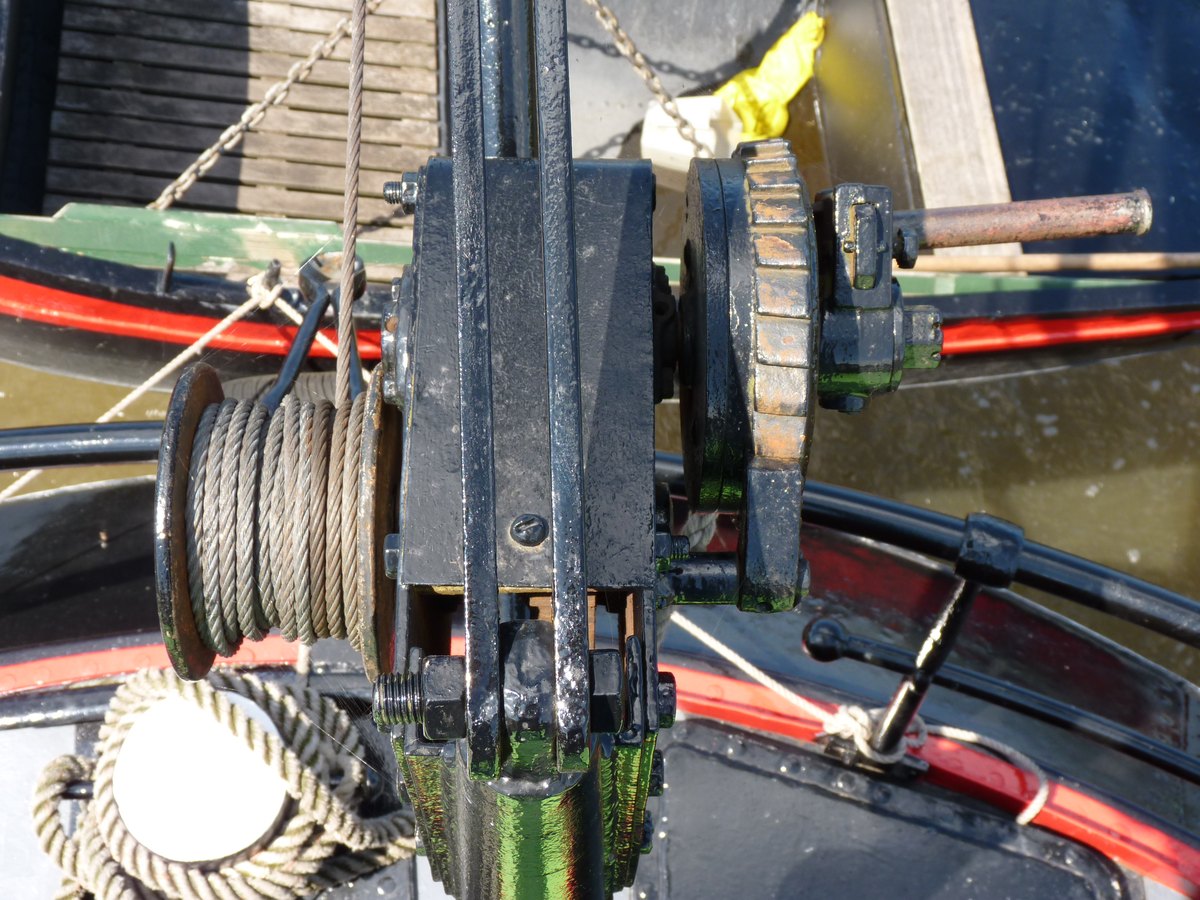

Met alleen de tandwielen binnen de lierschilden, en de draadtrommel en het remmechanisme daarbuiten, is dit liertje toch wel wat bijzonders.
Foto: Pieter Klein, Leeuwarden, 28 juli 2010.(groter formaat)

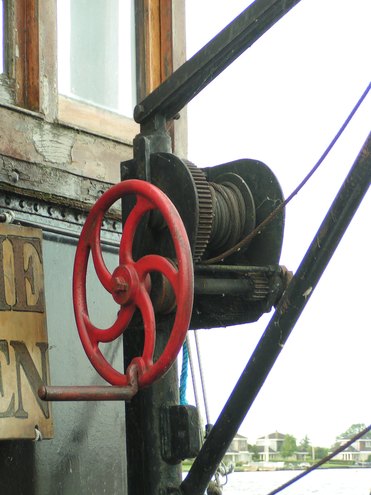

Een mooi ingekapseld liertje met een wiel, zonder slingergreep. De lier wordt gebruikt om de roeiboot te hijsen. Het is wel een wormwiellier maar remt zo zonder vang onvoldoende. Het ontbreken van een slingergreep maakt het hijsen erg vermoeiend.
Foto: Pieter Klein, Tjonger, 2 september 2010. (groter formaat)

Een open liertje aan een roeibootdavit. Anders dan bij ankerlieren kan men bij davitlieren meestal niet de vertraging omschakelen. Soms kan men als de vertraging, zoals hier, in twee stappen geschied, bij hijslieren de slinger op de tussenas plaatsen en zo een andere vertraging kiezen. Bij davitlieren is dat echter niet gebruikelijk.
Foto: Pieter Klein, Pikmeer, 9 september 2009. (groter formaat)

Dezelfde lier vanuit een andere hoek. Met links naast het schild, de vang en rechts het palrad met pal.
Foto: Pieter Klein, Pikmeer, 9 september 2009. (groter formaat)

De meest simpele liervorm: de draadhaspel met slinger.
De lier wordt gebruikt voor het hijsen van de zijschroef.
Foto: Pieter Klein, Vreeswijk, 14 oktober 2010. (groter formaat)

Een eenvoudig liertje waarmee de linnet/het roerzwaard
van een spits gehesen wordt.
Foto: Pieter Klein, Rotterdam, 14 oktober 2010. (groter formaat)

Een klein wormwielliertje. De lier is in gebruik op een ankerdavit.
Foto: Pieter Klein, Pikmeer, 9 september 2009. (groter formaat)

Een wormwiel- of hooibergliertje als halslier.
Foto: Pieter Klein, Leeuwarden, 22 oktober 2010. (groter formaat)

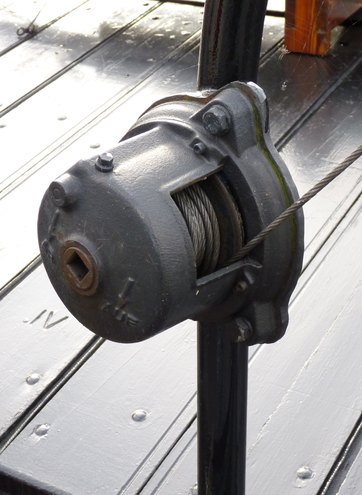

Een mooi ingekapseld liertje.
Mogelijk is dit een zelfremmend lier met planetaire vertraging (zoals zeilwinches op jachten). Het wordt gebruikt om een zijschroef mee te hijsen.
Foto: Pieter Klein, Rotterdam 11 november 2010. (groter formaat)

Een electrische lier met wormwielvertraging. De lier is bevestigd aan een autokraan.
Foto: Pieter Klein, Leeuwarden, 6 juni 2010. (groter formaat)

Twee hydraulisch aangedreven lieren voor het werk op een waterstaatsvlet die bodemmonsters neemt.
Foto: Berrie van Roest, Schoonhoven februari 1997. (groter formaat)
