Klinkwerk en staalconstructies



Naar menu Onderdelen; scheepsconstructies.


spanten_kont_variatie

Het klinkwerk in de kont van een Steilsteven.
  1. Dekknieën.
  2. de klinken van de onderkant  van het berghout.
  3. De klinken van de landen.
  4. Stuikplaten met klinken.
  5. Spant.
  6. Draaispant of steker.
  7. Kettingpijp van het achteranker.

(groter formaat)


dekbalken
Klinkwerk onder het voordek van een Tjalk.
  1. Ruimendschot, vooronderschot.
  2. Dek, voordek.
  3. Dekbalken (spanten, raamspanten).
  4. Dekknieën.
  5. Dekstringerhoekstaal.
  6. Spanten.
  7. (Scheeps)huid, (scheeps)wand.

(groter formaat)


harmonie_spanten

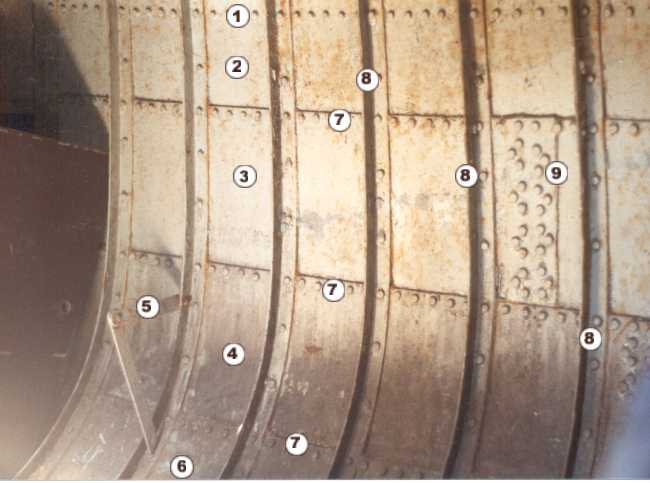

Klinkwerk bij de kim van een Tjalk.
  1. Klinken onderzijde berghout.
  2. Berghoutsgang.
  3. Eerste gang.
  4. Bovenste kimgang.
  5. Opklapbare steun voor buikdenningplanken.
  6. Onderste kimgang.
  7. Klinken van de landen.
  8. Spant.
  9. Stuikplaat.

(groter formaat)


harmonie_ao
Het klinkwerk in de kont van een tjalk. (groter formaat)


spanten

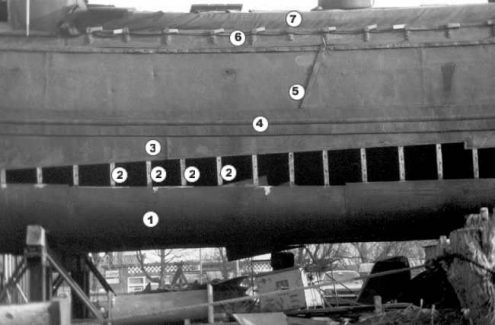

Het vervangen van vlak-, kim- en huidplaten.
(groter formaat)



Verschillende constructies rond de dekstringer.


(Gedrongen weergave!)
klinkwerk_hoekstaal
onderliggende dekstringer.
Genoemde onderdelen: dekknie, dekstringer(hoekstaal), dekhoekstaal, boeisel, spant, dekbalk, denstut, den, gangboord en potdeksel.


klinkwerk_hoekstaal2
onderliggende dekstringer met opgerichte zijde.
Genoemde onderdelen: dekknie, dekstringer(hoekstaal), dekhoekstaalboeisel, spant, dekbalk, denstut, den, gangboord en potdeksel.


klinkwerk_hoekstaal3

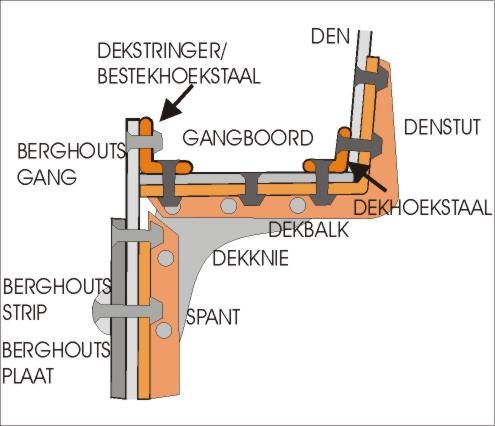

bovenliggende dekstringer ook bestekhoekstaal genoemd.
De opstaande rand noemt men het bestek.
Genoemde onderdelen: dekknie, dekstringer(hoekstaal), dekhoekstaal, berghoutsstrip, berghoutsplaat, berghoutsgang, spant, dekbalk, denstut, den, gangboord.


klinkwerk_hoekstaal4

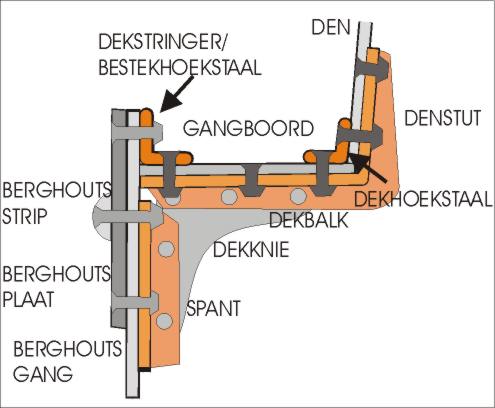

bovenliggende dekstringer met hooggeplaatst berghout.
Genoemde onderdelen: dekknie, dekstringer(hoekstaal), dekhoekstaal, berghoutsstrip, berghoutsplaat, berghoutsgang, spant, dekbalk, denstut, den, gangboord.


klinkwerk_spant
Constructie rond een gejoggeld en een gewoon land.


schansstut_tek
Een gelaste en een geklonken schansstut. (groter formaat)


klinkwerk_berghout
Ligging van het berghout en de berghoutsgang.


muizeling_staal

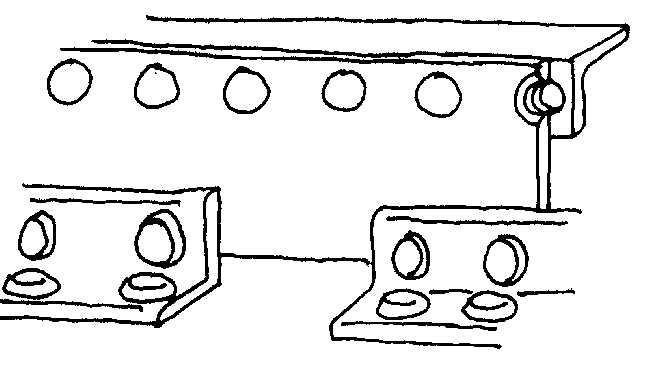

De constructie van een legger met muizeling. (groter formaat)


staalconstructie
De kimconstructie met muizeling bij de Langendijker akkerschuiten. Geloof me, het vereist vakmanschap om een hoeklijn zo netjes te kunnen buigen en ook het uitslaan van de kimhoeklijn is een hele klus. Aangezien de akkerschuiten een vlakke bodem hebben, zijn de muizelingen (loggaten) in de kim.
Foto Nico Vader, Broek op Langedijk. (groter formaat)
