Zijschroef Steilsteven Zwerver



Naar menu Oude Schepen.
Naar menu zijschroeven.

Foto's ingezonden door Han Visser, Zwolle.



zonder
De zijschroef of Lamme-vlerk, Lamme-arm aan boord van de Steilsteven 'Zwerver' van E. Van Boheemen, Zwolle. De sleef van deze schroef bevindt zich in de herft. De motor, een Lister Blackstone staat onderdeks.(groter formaat)


zonder

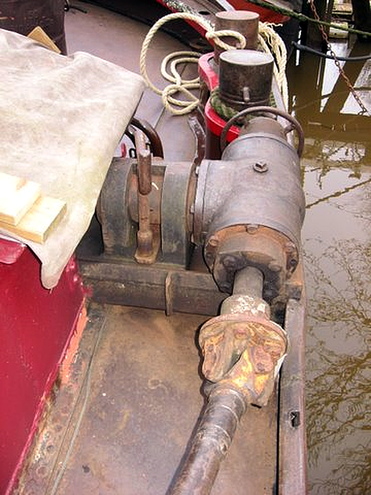

De haakse overbrenging bezit een stelsel tandwielen en met het wiel aan de achterzijde kan de draairichting van de schoef omgedraaid worden. Het linker deel van de overbrenging is gevat in een gietijzeren houder. Het geheel wordt door middel van een spindel vast gezet. (groter formaat)


zonder

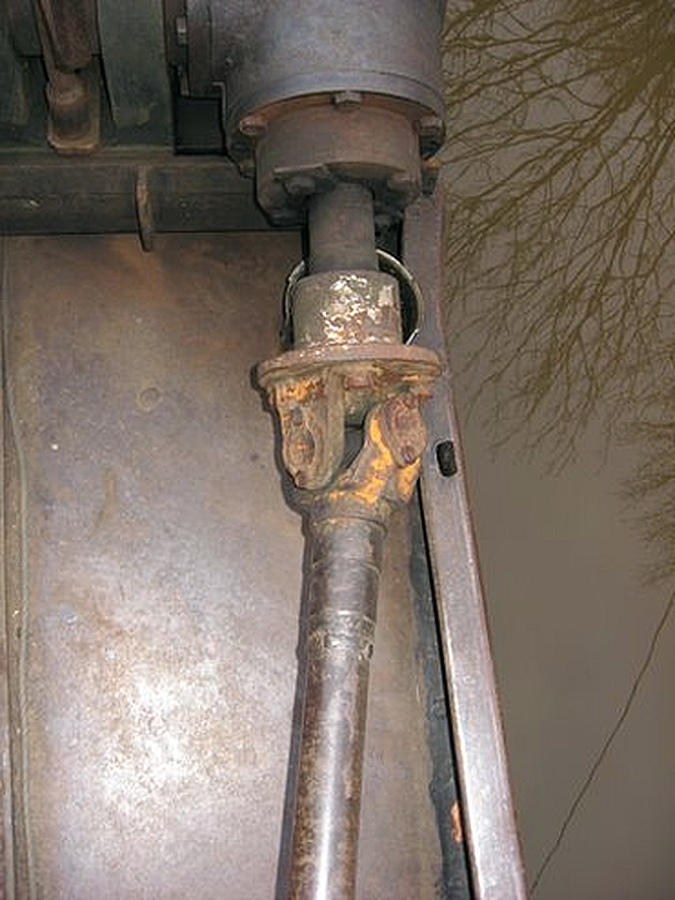

Een degelijke kruiskoppeling verbindt de tandwielas met de schroefas. Doordat de gehele overbrenging in zijn houder gekanteld kan worden, kan men er altijd voor zorgen dat de twee assen, wanneer de schroef neergelaten is, uitgelijnd zijn en de koppeling weinig werk te verzetten heeft.
(groter formaat)


zonder

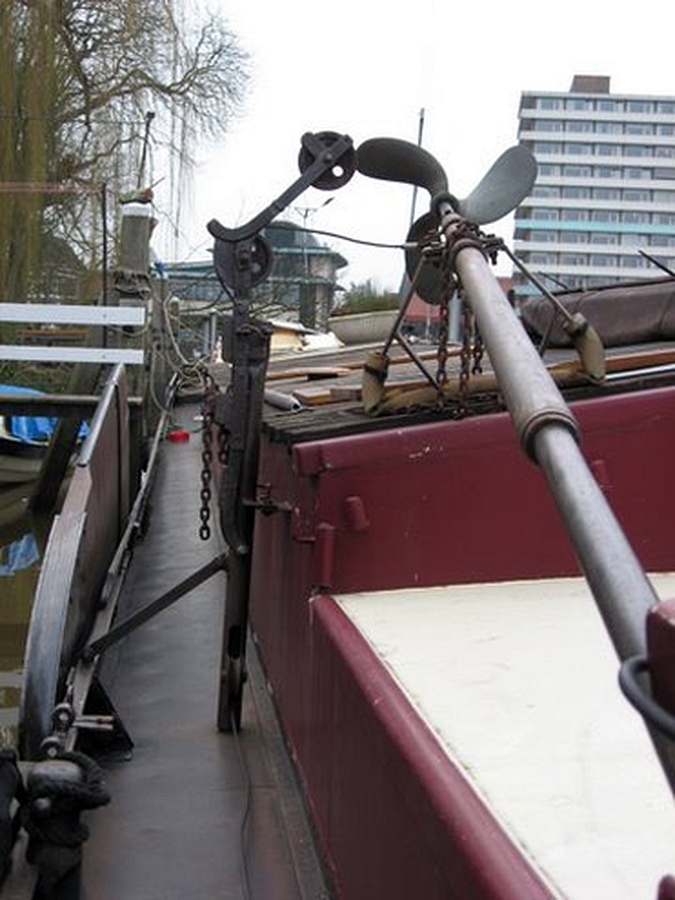

In het gangboord de galg. Aan het uiteinde van de galg lijkt een schranierend deel te zitten dat men, op handkracht, verder naar binnen kan klappen opdat de schroefas met de afhouder op de luikenkap kan rusten en het gangboord grotendeels vrij blijft. (groter formaat)


zonder
Links de handgreep voor de aandrukrol en rechts het 'gas'.
Tegen het luikenhoofd twee schalkijzers. (groter formaat)
