Motoruitlaten



Naar menu Diverse onderdelen.


zonder

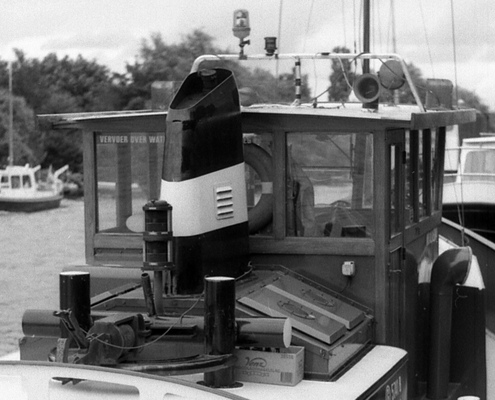

Een mooi model stroomlijnuitlaat. Deze is geplaatst op een even zo fraai hemellicht. Op de voorgrond de (sleep)beting met sleephaak.
Foto: Pieter Klein, Sneek, Houkesloot, juli 1994. (groter formaat)


zonder
Een wat ouder model stroomlijnschoorsteen. Deze is zo hoog omdat hij voor de stuurhut staat en de motoruitlaat door de pijp gevoerd is. Zou de pijp lager zijn, dan zouden de uitlaatgassen door de stuurhutramen naar binnen kunnen waaien.
Foto: Pieter Klein, Friesland eind jaren 90. (groter formaat)


zonder
In het midden links de motoruitlaat (A) zoals deze vroeger op veel schepen te zien was. De dunnere zwarte pijp rechts ervan is waarschijnlijk de uitlaat van de CV-ketel of iets dergelijks.
Foto: Pieter Klein, Hasselt 2007. (groter formaat)


zonder
De huidige regels ten aanzien van rookgasuitlaten van motoren maken dat men er maak voor kiest het een ventialtiekanaal te maken. Hier heeft men de uitlaat voorzien ven een zogenaamde aspiromatic.
Aangezien men er weinig mee opschiet de houten bovenbouw van de stuurhut neer te klappen of af te breken als de uitlaat dan in zijn volle lengte overeind blijft, is deze uitlaat deelbaar gemaakt (blauwe pijl).
Foto: Pieter Klein, Leeuwarden juli 2010. (groter formaat)



zonder
Aan de Oostersingel in Leeuwarden trof ik deze markante verzameling. Opvallend is de forse motoruitlaat die over de volle lengte achterover geklapt kan worden. Links aan de voet van deze uitlaat ziet men dan een ouderwetse teerputs en rechts, achter de propaangasfles, een ouderwetse lenspomp.
Foto: Pieter Klein, Leeuwarden, augustus 2010. (groter formaat)


zonder
De meeste vertikaal geplaatste uitlaten worden afgesloten met regenklep. Het exemplaar op de foto is een moderne RVS-uitvoering.
Foto: Pieter Klein, Sneek, 2002. (groter formaat)
