Houten Waal Céphée


Een bijdrage van: F. Logghe.
Foto's: F. Logghe, Antwerps Scheepvaartmuseum 14 juli 2007.
Menu fotoseries.


px_Cephee_bijnacompleet
In het Antwerpse Scheepvaartmuseum ligt al geruime tijd een houten waal. één van de weinige die nog bestaan. Gezien het slechte weer die dag en de beperkte ruimte waarmee het museum kampt, was het niet eenvoudig dit schip vast te leggen. (groter formaat)


px_Cephee_zij
Het schip werd in 1937 bij Prévost & Frères et Blond te Merville, Frankrijk gebouwd. Bij de benaming van deze schepen treed nog al eens verwarring op.
De meeste schrijvers houden het op Waal of Balant. De roef staat in het midden van het schip. Dit is typisch voor walen. (groter formaat)


px_Cephee_kop

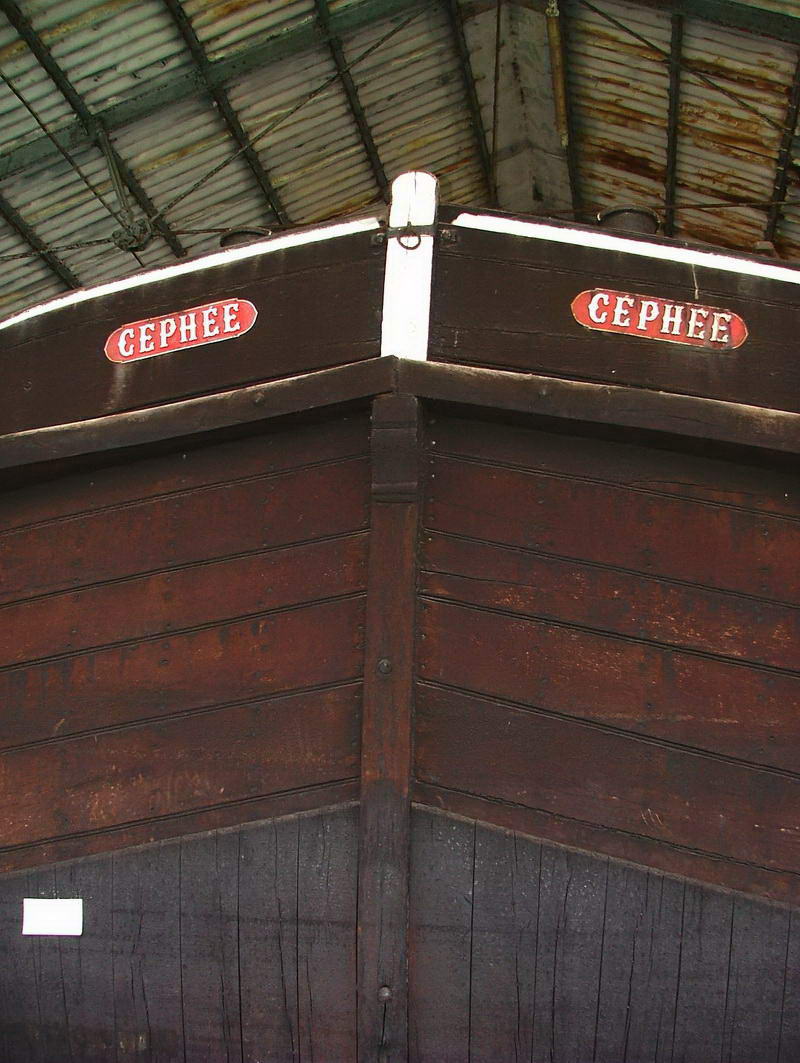

De kop van het schip. Het enige gedeelte van het schip, dat niet geteerd werd. (groter formaat)

px_Cephee_kontkim
De ronding aan de kont van het schip. Let op de metalen lap ter bescherming. Vaak werden ook kimmen geheel met een stuk ijzer overlapt.
De onderste gang, het zandboord, van dit soort schepen werd, als de schepen ouder werden, vaak gedubbeld met vertikale plankjes. (groter formaat)


px_Cephee_roer

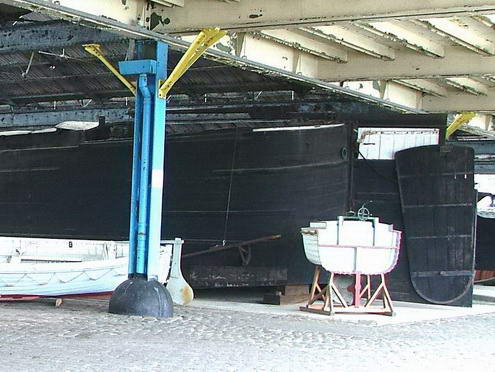

Het enorme roer met linnet. (groter formaat)


linet-cephee-logghe3027
Het roer met de linnet, nogmaals. (groter formaat)


px_Cephee_opbouw

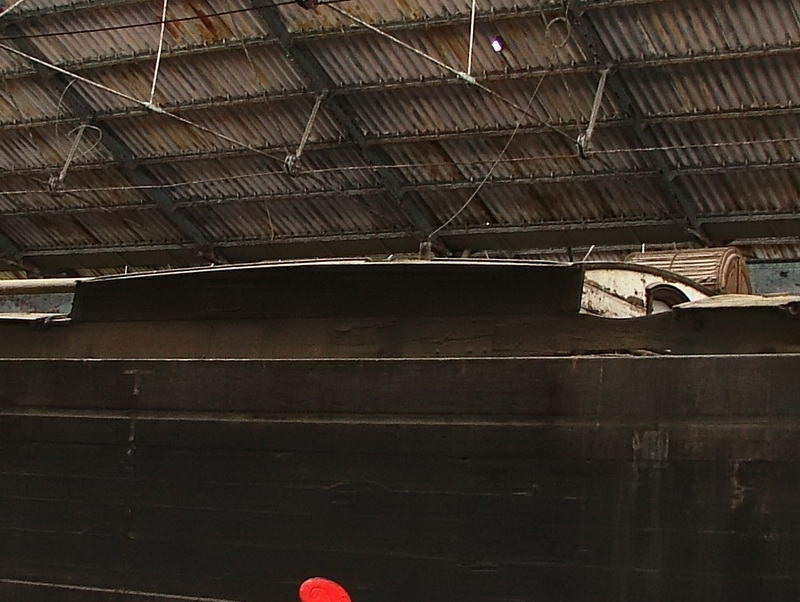

Nogmaals de opbouw van het schip. Behalve de schippersfamilie sliepen hier ook de trekdieren, meestal ezels, die over de jaagpaden deze schepen voorttrokken. (groter formaat)


a98
De woning van stuurboordszijde gezien.
Foto: Pieter Klein, Antwerpen 17 april 2013. (groter formaat)


a97

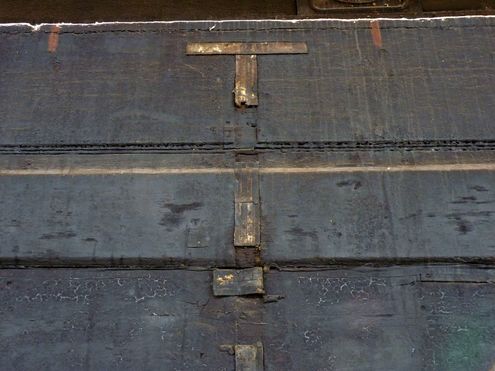

Een werkelijk uniek detail vormt dit ijkmerk met bijbehorende ijkschaal. Jammer dat men geen poging heeft ondernomen dit beter te conserveren.
Foto: Pieter Klein, Antwerpen 17 april 2013. (groter formaat)


a96
De kim van deze waal met als bescherming een soort van stalen hoeklijn, die helaas gebroken is. Ook hier is de dubbeling van het onderste deel goed te zien. De kopse kant van deze dubbeling is afgeschuind. Elke vorm van bescherming van deze kwetsbare rand ontbreekt!
Foto: Pieter Klein, Antwerpen 17 april 2013. (groter formaat)
