Bakens

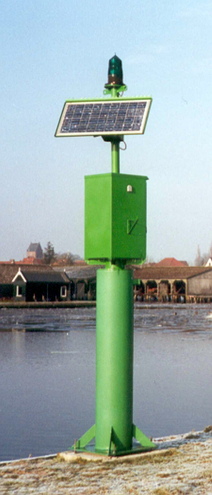

Modern wallicht aan het Prinses Margrietkanaal tegen over Grouw.
Foto: Pieter Klein, Grouw, januari 2001. (groter formaat)

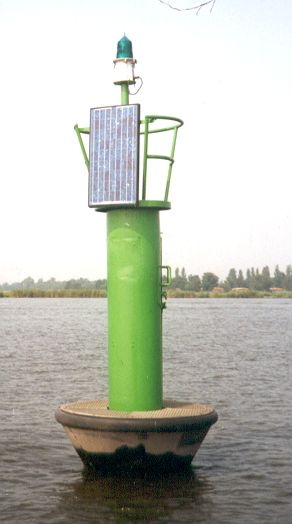

Een moderne lichtopstand. Lichtbakens zijn voorzien van een zogenaamd periodelicht met een bepaald lichtkarakter. Ze branden dus niet continu maar 'knipperen'
Foto: Pieter Klein, Friesland 2001.

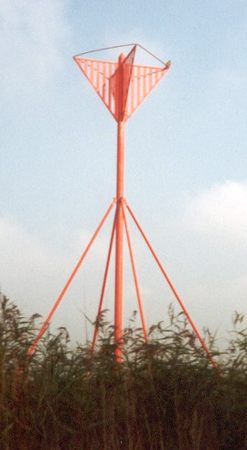

Men noemt dit een rikbaak, raambaken of landbaken. Het is een soort van kleine kaap. Ze staan in Friesland aan de meren op de hoekpunten van beplangrijke aansluitende wateren. Buiten Friesland heb ik ze nooit waargenomen.
Foto: Pieter Klein, Friesland rond 2001.

Een kunststoffen lichtboei met led-verlichting en zonnecellen.
Pieter Klein, Harlingen 29-5-2010. (groter formaat)

In de goede oude tijd ging het nog met gaslantaarns. Deze lichten brandden continu en de gasfles moest dus met enige regelmaat verwisseld worden.
Foto. Ino Roël, IJ Amsterdam, oktober 1972.
Bron Stadsarchief Amsterdam, bestand 010122044710, CC0-BY. (groter formaat)

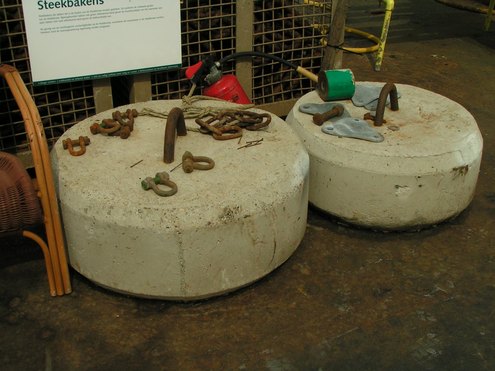

Ankerstenen (blokken beton) voor boeien en tonnen.
Foto: Pieter Klein, Harlingen 29 mei 2010. (groter formaat)

Een lichtboeilantaarn met lampwisselaar.
Foto: Pieter Klein, Harlingen 29 mei 2010. (groter formaat)

De Led-lantaarn op een moderne lichtboei, met daaronder een stukje van het paneel met zonnecellen. De sprieten boven op de lantaarn vormen waarschijnlijk een vogel-versperring.
Foto: Pieter Klein, IJ Amsterdam september 2010. (groter formaat)

De rode, stompe ton. Daar bovenop een radarreflector.
Foto: Pieter Klein, 30 september, Pikmeer, Grouw. (groter formaat)

Een groene, spitse ton. Daar bovenop een topteken.
Foto: Pieter Klein, 30 september, Pikmeer, Grouw. (groter formaat)

Een bolton van de groene, spitse zijde van het vaarwater.
Foto: Pieter Klein, 30 september, Pikmeer, Grouw. (groter formaat)

Een stompe gele ton (markeringsboei) op het droge.
Foto: Pieter Klein, Harlingen 29 mei 2010. (groter formaat)

Lichtkarakters zoals die bij lichtbakens voor kunnen komen.

Elk hokje staat voor een tijdsduur van 1 seconde. Geel staat voor de tijd dat de lamp brandt, donkrgrijs voor de tijd dat het licht uit is. In de tweede kolom staan de afkortingen zoals ze op waterkaarten gebruikt werden, daarachter de omschrijvende benaming. Wanneer men gebruik maakt van led's is de grafische voorstelling van het geheel iets anders en komt dan ongeveer overeen met wanneer men elke balk op halve hoogte beschouwt.

Bron: Rijksoverheid, rond 2008. (groter formaat)

Plaatsing van de zogenaamde geleide- of stroombakens,
vroeger ook bolbakens genoemd.
Bron: Handboek Binnenvaart. Bron Assen 1946. (groter formaat)
